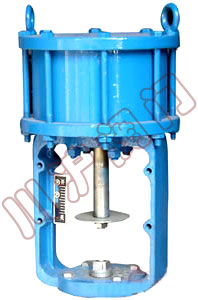

一、ZSA/B、ZSN型气动活塞式执行机构 概述

ZSA/B-P型是带弹簧复位可调零比例式气动活塞式直行程执行机构。特点是输出力大,结构简洁、可靠、轻小、动作速度快、抗震性好。可与直通单双座、角型、套筒、隔膜、精小型等直行程类调节阀组配并带上定位器成为气动活塞式调节阀。选用不同的弹簧范围可获得需要的许用压差。
ZS型是用于与切断阀相配套的二位式弹簧复位活塞式执行机构。具有动作迅速(可达1.2-4.5S)、可靠、体积轻小的特点。
ZSN型是双向无弹簧活塞式执行机构,常与高压差、大口径、开关速度要求较高(1-2S)和高温切断阀组配。
ZS-P、ZS型执行机构都可配ZPXS型侧装手操机构。
ZSN型配顶装手操机构ZDS。

二、ZSA/B、ZSN型气动活塞式执行机构 所配附件

ZS-P型须配气动或电-气阀门定位器、空气过滤减压器,其气源压力根据弹簧范围;ZS型配二位三通电磁阀,空气过滤减压器和行程开关;ZSN型配二位五通电磁阀和行程开关。

三、ZSA/B、ZSN型气动活塞式执行机构 技术参数

型号项目 ZS-1P ZS-2P ZS-3P ZS-4P ZS-5P ZS-6P
气缸直径 mm 100 125 160 200 250 320
行程 mm 10 10;16 16;25 25;40 40;60 60
弹簧范围 KPa 40-200;80-240;100-200;200-350;350-500
供气压力MPa ZSA,ZSN为0.4-0.6;ZS-P:气开比弹簧范围上限大0.05
气关按上限+下限+0.05
ZS-P
推杆输出力 N
350-500KPa 2674 4165 6860 10740 16800 27440
200-350KPa 1528 2300 3920 6140 9600 15680
100-200KPa 764 1190 1960 3070 4800 7840
80-240Kpa 610 952 1568 2450 3840 6270
配带侧装手操机构 ZPXS-2 ZPXS-3 ZPXS-4 ZPXS-5 ZPXS-6

注:
⒈ 推力计算均以反作用始动弹簧力为准;弹簧范围按350-500KPa档,配气关式阀采用较小的弹簧范围。
⒉ ZS、ZSN型气缸直径与ZS-P型相同。
⒊ 短档行程用于ZS、ZSN型。

四、ZSA/B、ZSN型气动活塞式执行机构 性能指标

ZSA/B-P型

项目 指标
不带定位器 带定位器
基本误差% ±6 ±1.5
回差% 3 1.5
死区% 1.2 1
始终点偏差% ±2.5
气密性 以0.6MPa输入气缸,切断气源后压力降≤5KPa/5min
工作寿命 不少于10万次

注:当与调节阀组配时一般均带阀门定位器

ZS、ZSN型

项目指标 二位动作时间S 气缸密封性 工作寿命
ZS(ZSN)-1 1.2(≤1) 以0.6MPa输入气
缸切断气源后压力
降≤5KPa/min
不少于10万次
ZS(ZSN)-2 1.2(≤1)
ZS(ZSN)-3 ≤2(≤1)
ZS(ZSN)-4 ≤2.5(1)
ZS(ZSN)-5 ≤3.5(1.5)
ZS(ZSN)-6 ≤4.5(2)

五、ZSA/B、ZSN型气动活塞式执行机构 主要零件材质

零件名称 材料 零件名称 材料
气缸 精拉铝合金管,硬阳极氧化 活塞 LY12
压缩弹簧 60Si2MnA 推杆 2Cr13
QY型密封圈 TPU、EPDM 支架 HT250

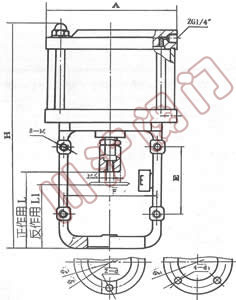

六、ZSA/B、ZSN型气动活塞式执行机构 外形尺寸

型号尺寸 ZS-1P ZS-2P ZS-3P ZS-4P ZS-5P ZS-6P
ZS-1 ZS-2 ZS-3 ZS-4 ZS-5 ZS-6
ZSN-1 ZSN-2 ZSN-3 ZSN-4 ZSN-5 ZSN-6
A 125×125 148×148 185×185 232×232 283×283 283×283
H 250 290 325 440 590 640
250 290 325 440 590 640
200 245 272 352 431 510
L 90 97 110 150 170 295
L1 60 81 92 115 110 200
Md M10 M12×1.25 M16×1.5 M20×1.5
F 92 100 125 168 195 250
E 80 80 100 120 150
B 60+ 80+ 95+ 100+
8-M M10 M12 M16
Z-d 9
T 80
b1 105 118 130
4-d1 11 14 16
