气动切断球阀|气动O型切断球阀

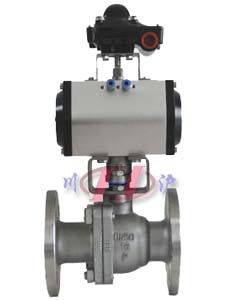

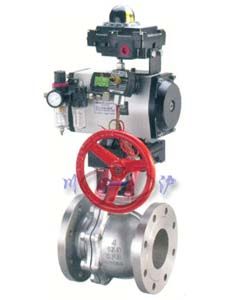

气动切断球阀 气动切断球阀(带手动机构)
气动切断球阀 气动切断球阀 (带手动机构)

一、气动切断球阀 概述

上海川沪阀门有限公司生产的气动切断阀是一种转角为90°的旋转类阀门,是由角行程执行器和球阀组成。配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动切断球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。配用的执行机构具结构简单,紧凑,性能优,输出力矩大等特点。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于开启或关闭的位置。气动切断球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质.也适用于控制污水和含有纤维的本质。

二、气动切断球阀 产品特点

上海川沪阀门生产的气动切断球阀特点:

  1. 流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
  2. 止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
  3. 阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
  4. 阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高。
  5. 由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
  6. 下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
  7. 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

三、气动切断球阀 阀体

阀体形式 直通式铸造球阀
公称通径 DN15-400mm
公称压力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 国标、美标、日标、德标等
连接形式 法兰式 (RF、FF)
适用温度 -40~+600℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

四、气动切断球阀 主要性能指标

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
额定流量系数Kv 17 33 62 95 146 232 350 439 810 1205 1912 3014 4306 6540 8750 11800 16700
允许压差MPa 10 6.5 6 5.3 5 6.3 4.8 5 6.7 6 5.1 8 6.1 5.4 6 5.5 4.5
气源压力MPa 0.4~0.6

五、气动切断球阀 主要性能指标

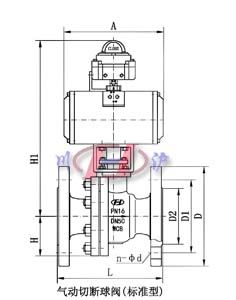

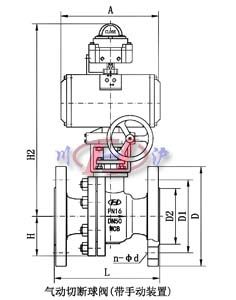

气动切断球阀(标准型) 气动切断球阀(带手动装置)
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1、H2 根据所配气动执行机构而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根据阀门<所需力矩而定,配置执行器不同,外形尺寸也不相同
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
