ZSPQ气动快速切断阀
|
|

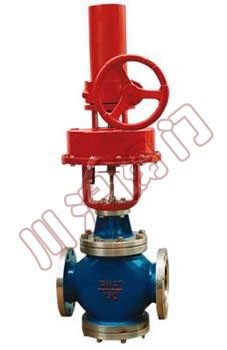

气动快速切断阀(带手轮) |

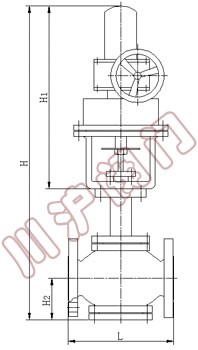

气动快速切断阀 结构图 |
一、气动快速切断阀 概述
ZSPQ气动快速切断阀由切断机构与气动活塞或薄膜执行机构组成。切断机构采用直通单座形成,DN20阀芯为单导向,DN25~200阀芯为双导向,具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质,要求快速严密关闭,快速放空的自动控制系统中。
产品符合GB/T4213-92。
二、气动快速切断阀 主要零件材料
零件名称 |
材料 |
阀体、阀盖 |
ZG270-500、ZG1Cr18Ni9Ti |
阀杆、阀芯 |
1Cr18Ni9 |
密封填料 |
V型聚四氟乙烯 |
密封垫 |
1Cr18Ni9夹石棉板 |
蜗杆 |
45 |
O型密封圈 |
耐油橡胶 |
压缩弹簧 |
60Si2Mn |
支架 |
HT270 |
蜗轮箱、蜗轮、气缸、轴承盖、活塞 |
HT200 |
推杆 |
2Cr13 |
三、气动快速切断阀 型号、规格
类别 |
软密封 |
硬密封 |
常温型 |
中温型 |
高温型 |
低温型 |
型号 |
ZSPQ-40 |
ZSPQ-40G |
ZSPQ-40G |
ZSPQ-40D |
规格 |
DN20~200 |
四、ZSPQ气动快速切断阀 技术参数
切断机构主要技术参数
公称通径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
阀座直径 mm |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
145 |
166 |
216 |
可与本公司
商洽生产 |
额定流量系数 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
公称压力 MPa |
4.0(JB/T79·2-94) |
行程 mm |
16 |
25 |
40 |
60 |
介质温度 ℃ |
-16~150(常温);-60~450(中温);-60~550(高温);-250~60(低温); |
流量特性 |
两位快开式 |
配执行机构 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 |
法兰尺寸、型式 |
按JB/T79·2-94凹式(常、中、高温);按JB/T79·3-94榫槽式(低温) |
阀体材质 |
ZG270-500;ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti |
活塞执行机构主要技术参数
型号 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 |
活塞直径 mm |
150 |
200 |
300 |
400 |
有效面积 cm2 |
175 |
305 |
700 |
1245 |
行程 mm |
16 |
25 |
40 |
60 |
进气孔螺纹 |
M16×1.5 |
M20×1.5 |
M24×2 |
大输出力 N |
7200 |
12800 |
29300 |
5200 |
可配附件 |
空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 |
操作气源压力 KPa |
500 |
五、气动快速切断阀 性能指标
公称通 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
泄漏量
滴/min |
软密封 |
0 |
硬密封 |
1 |
3 |
5 |
7 |
9 |
切断时间S |
1~2 |
2~4 |
额定行程偏差% |
+10 |
注:泄漏量试验介质为水
六、气动快速切断阀 允许压差 MPa
公称通 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
允许压差 |
气开 |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
气关 |
4.0 |
2.5 |
1.7 |
1.0 |
1.1 |
0.8 |
0.6 |
