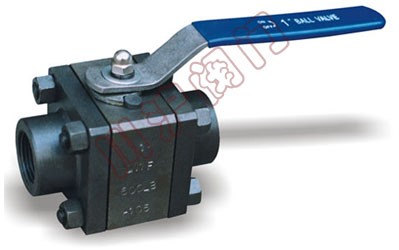

锻钢高压球阀 | 锻钢高压球阀 结构图 |
1、设计和制造标准根据:BS5351 MSS SP-118;
2、连接端根据:
1)承插焊根据:ANSI B16.11;JB/T1751
2)螺纹端根据:ANSI B16.11;JB/T1751
3)对焊端根据:ANSI B16.25;JB/T12224
4)法兰端根据:ANSI B16.5;JB79
3、检验与试验根据:API 598;GB/T13927;JB/T9092
4、结构特征:三片式螺栓连接
5、材料标准根据:ANSI/ASTM
6、阀体主要材料:A105;LF2;F304(L);F316(L);F51
序号 | 零件名称 | 材质 | |
---|---|---|---|
1 | 阀体 Body | A105 | A304 |
2 | 密封圈 Sealing Ring | APTFE & PEEK | |
3 | 球体 Ball | F6 | F304 |
4 | 阀杆 Stem | 410 | 304 |
5 | O型圈 O-ring | VITON | |
6 | 垫片 Gasket | PTFE | |
7 | 螺栓 Bolt | B7 | B8 |
8 | 螺母 Nut | 2H | 8 |
9 | 薄型螺母 Flat nut | 8 |
NPT | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 1/2 | 2 |
---|---|---|---|---|---|---|---|---|
L | 92 | 92 | 92 | 111 | 127 | 140 | 152 | 152 |
d | 6 |
9 |
13 |
19 |
25 |
32 |
38 |
49 |
H | 70 | 70 | 70 | 80 | 80 | 105 | 105 | 115 |
W | 125 | 125 | 125 | 215 | 215 | 250 | 250 | 290 |
重量 (Kg) | 2.5 |
2.4 |
2.3 |
3.4 |
6.4 |
6.4 |
11 |
13 |
