二片式内螺纹球阀

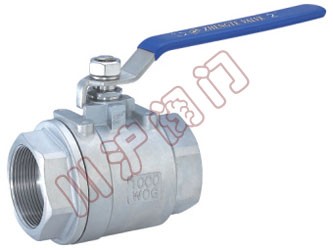

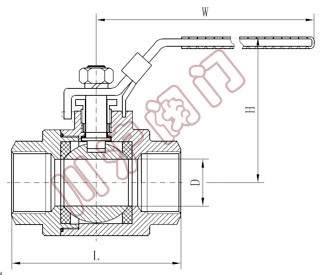

二片式内螺纹球阀 二片式内螺纹球阀 结构图
二片式内螺纹球阀 二片式内螺纹球阀 结构图

一、二片式内螺纹球阀 产品概述

内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二 、二片式内螺纹球阀 产品特点

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

三、二片式内螺纹球阀 主要零部件名称及材料

零件名称 材质
不锈钢 碳钢
阀体 不锈钢CF8M 碳钢WCB
球体 不锈钢SS316 不锈钢SS304
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀盖 不锈钢CF8M 碳钢WCB
阀杆 不锈钢SS316 不锈钢SS304
止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
填料压盖螺母 不锈钢SS304 不锈钢SS304
手柄 不锈钢SS304 不锈钢SS304
垫圈 不锈钢SS304 不锈钢SS304
阀杆螺母 不锈钢SS304 不锈钢SS304
手柄套 塑料 塑料

四、二片式内螺纹球阀 主要连接尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 55 55 65 75 88 102 110 125 162 189 260
H 50 50 60 64 71 78 86 95 130 148 180
E 100 100 130 130 165 165 190 190 250 250 280
