三通内螺纹球阀|内螺纹三通球阀

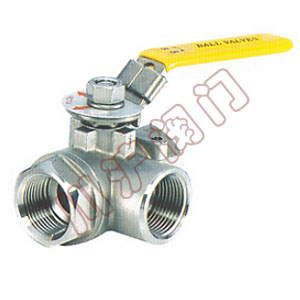

三通内螺纹球阀

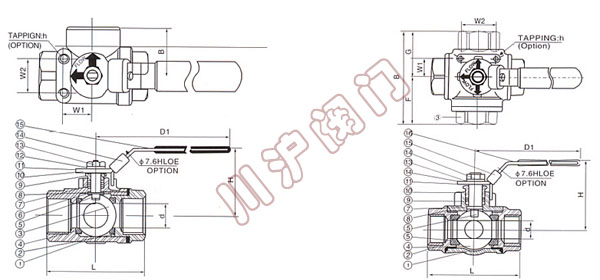

三通内螺纹球阀 结构图

一、三通内螺纹球阀 产品特点

内螺纹三通球阀分为L形和T形，L形（Q14F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q15F）三通球阀用于介质分流、合流及流 向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

二、三通内螺纹球阀 技术参数

序号	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯/PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯/PTFE
7	中口	聚四氟乙烯/PTFE
8	大薄片	聚四氟乙烯/PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢/CF8
13	螺帽	不锈钢/CF8
14	锁定装置	不锈钢/CF8
15	皮套	塑料
16	盲盖	不锈钢/CF8M/CF8

三、三通内螺纹球阀 安装尺寸

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
1/2″	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4″	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1″	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4″	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2″	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2″	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

手动三通T型球阀

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT（g）
1/2″	12.7	75	59	126	71.0	335	375	22.4	35.0	10-24UNC	550
3/4″	16	85	64	126	81.5	390	425	22.4	35.0	10-24UNC	725
1″	20	100	80	145	102.0	505	515	22.4	35.0	10-24UNC	1000
11/4″	25	115	90	145	108.5	510	575	25.4	38.1	10-24UNC	2000
11/2″	32	125	96	204	121.0	580	630	25.4	38.1	1/4-20UNC	3000
2″	38.1	148	106	204	138.5	655	730	25.4	38.1	1/4-20UNC	4650
