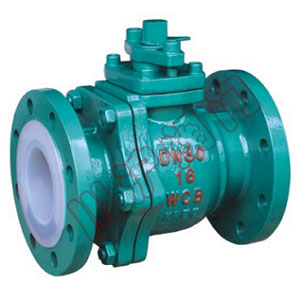

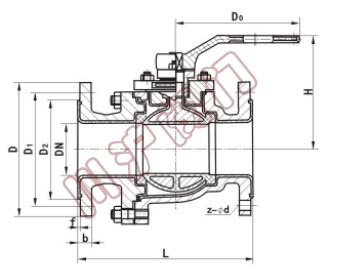

Q41F46衬氟球阀 | Q41F46衬氟球阀 结构图 |
Q41F46衬氟球阀用聚四氟乙烯作为内衬材料,配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。手动衬氟球阀,衬四氟法兰球阀可作开关或调节之用。适用于工业管道中液体和气体的输送(包括蒸气),各种酸、碱、盐类等强腐蚀性介质的管道。
零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 | ||
---|---|---|---|---|---|---|
Z | C | P | R | PL | RL | |
阀体、阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
球体 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
衬里层/阀座 | FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯) | |||||
填料压盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
填料 | PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯 | |||||
螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
手柄 | WCC | WCC | WCC | WCC | WCC | WCC |
公称通径 | 标准值 | 参考值 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | Do(手柄) | Do(蜗轮) | H | WT(Kg) |
PN1.0MPa | ||||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 120 | 80 | 2.5 | |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 140 | 90 | 3 | |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 160 | 100 | 4.5 | |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-Φ14 | 160 | 110 | 5.7 | |
40 | 11/2 | 180 | 145 | 110 | 85 | 2 | 18 | 4-Φ14 | 200 | 120 | 7 | |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-Φ14 | 250 | 135 | 9.5 | |
65 | 11/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φ14 | 300 | 145 | 15 | |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-Φ14 | 350 | 185 | 19 | |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 400 | 95 | 33 | |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 500 | 210 | 58 | |
150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 200 | 450 | 93 | |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-Φ23 | 240 | 490 | 155 | |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 240 | 550 | 210 |
