Q61H焊接球阀|高压焊接球阀
|
|

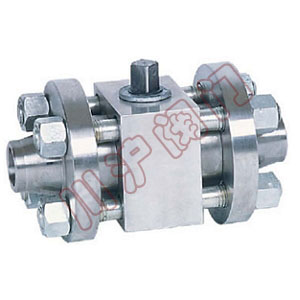

Q61H焊接球阀 |

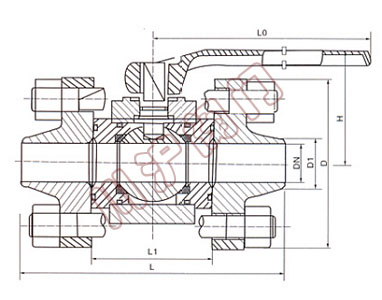

Q61H焊接球阀 结构图 |
一、Q61H焊接球阀 产品特点
Q61H焊接球阀适用于Class 150~600Lb,工作温度<150℃的长输管线和一般工业管线,其安全、耐恶劣环境性等的设计均已进行特殊考虑,适用于水、油品、蒸汽等介质。
二、Q61H焊接球阀 技术参数
零件名称 |
材质 |
阀体 |
A105 |
A304 |
密封圈 |
APTFE & PEEK |
球体 |
F6 |
F304 |
阀杆 |
410 |
304 |
O型圈 |
VITON |
垫片 |
PTFE |
螺栓 |
B7 |
B8 |
螺母 |
2H |
8 |
薄型螺母 |
8 |
三、Q61H焊接球阀 安装尺寸
产品型号Type |
公称通径DN |
PN16.0/32.0MPa |
wt(kg) |
L |
H |
W |
Q61F-320
Q61N-320 |
10 |
150 |
58 |
220 |
4 |
15 |
170 |
62 |
220 |
4 |
20 |
191 |
75 |
250 |
6.5 |
25 |
205 |
80 |
250 |
8 |
32 |
230 |
96 |
300 |
16 |
40 |
260 |
111 |
400 |
22.5 |
50 |
330 |
128 |
400 |
35 |
65 |
360 |
180 |
500 |
44 |
80 |
380 |
200 |
600 |
78 |
100 |
430 |
245 |
800 |
120 |
PN32MPa 安装尺寸
产品型号Type |
公称通径DN |
PN16.0/32.0MPa |
wt(kg) |
L |
H |
W |
Q61F-320
Q61N-320 |
10 |
150 |
211 |
255 |
12 |
15 |
170 |
293 |
348 |
18 |
20 |
191 |
297 |
348 |
20 |
25 |
205 |
303 |
348 |
22 |
32 |
230 |
456 |
520 |
40 |
40 |
260 |
463 |
520 |
49 |
50 |
330 |
478 |
520 |
61 |
65 |
360 |
180 |
500 |
- |
80 |
380 |
200 |
600 |
- |
100 |
430 |
245 |
800 |
- |
