Q71超薄对夹式球阀|超短式球阀

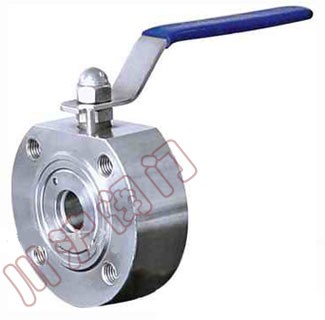

 Q71超薄对夹式球阀  Q71超薄对夹式球阀,结构图

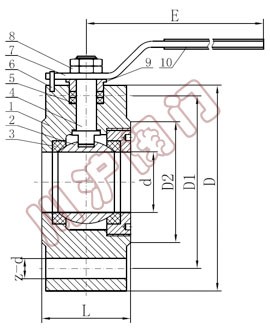

Q71超薄对夹式球阀 Q71超薄对夹式球阀 结构图

一、Q71超薄对夹式球阀 概述

本产品参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

二、Q71超薄对夹式球阀 用途

Q71超薄对夹式球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。 适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-20~150~300℃
驱动方式:手动、气动、电动等。
公称压力:1.6~2.5MPa

三、Q71超薄对夹式球阀 主要零件材质

序号 NO 零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢304 不锈钢SS304
7 手柄 不锈钢304 不锈钢SS304
8 阀杆螺母 不锈钢304 不锈钢SS304
9 填料压盖 不锈钢304 不锈钢SS304
10 手柄套 塑料 塑料

四、Q71超薄对夹式球阀 主要外形尺寸 单位:mm

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8"
d 15 20 25 29 38 62 76 92 110 145 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
z-d 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20

注:其中6"、8"阀体为两段式超短型结构。
