Q81F卫生级球阀|直通卫生级球阀

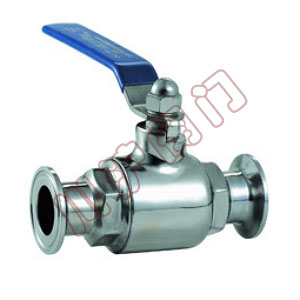

Q81F卫生级球阀 Q81F卫生级球阀 结构图
Q81F卫生级球阀 Q81F卫生级球阀 结构图

一、Q81F卫生级球阀 产品特点

Q81F卫生级球阀流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。卫生级快装球阀阀体采用不锈钢精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。Q81F卫生级快装球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

二、Q81F卫生级球阀 技术参数

公称通径 15~102mm
公称压力 PN1.0MPa
阀轴材质 不锈钢
阀体材质 304/316/316L不锈钢
球体材质 304/316/316L不锈钢
阀座密封 PTFE
温   度 PTFE≤150℃
结构型式 快装式、焊接式、螺纹式
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
特   点 安全卫生,密封好、使用寿命长

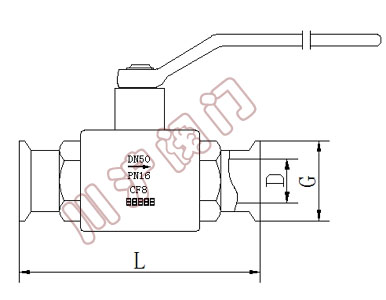

三、Q81F卫生级球阀 安装尺寸

通径 G L D
15 34 100 12.7
20 50.5 100 17.2
25 50.5 120 25
32 50.5 130 31.8
38 50.5 150 35.6
51 64 200 48.6
63 186 210 60.3
76 91 220 72.9
89 106 260 88.9
102 119 320 101.6
