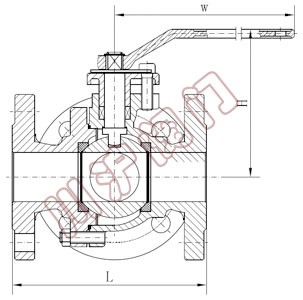

Q46四通换向球阀 | Q46四通换向球阀 结构图 |
零件名称 |
材 质 | |
---|---|---|
GB | ASTM | |
阀体、阀盖 |
WCB | A216-WCB |
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
球体 | 1Cr18Ni9Ti | SS 304 |
阀座、阀杆 |
2Cr13 | A246-416 |
双头螺柱 |
35CrMoA | A193-B7 |
公称压力 PN(MPa) |
试验压力 | |||
---|---|---|---|---|
壳体 Shell | 高压液密封 |
低压气密封 | ||
1.6 | 2.4 | 1.76 | 0.6 | |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
CLASS150 | 3.O | 2.2 | ||
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 | ||
适用温度 |
-28-350℃ | |||
应用规范 |
连接法兰 |
JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
检验试验 |
GB9/T 9092-99、API 598 | |||
其余制造规范均按本厂标准 |
主要 尺寸 |
公称通径 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
15 | 20 | 25 | 32 | 40 | 5 | |||||||
L | 150 | 150 | 180 | 200 | 220 | 240 | ||||||
H | 90 | 90 | 102 | 115 | 135 | 140 | ||||||
W | 140 | 140 | 155 | 250 | 250 | 350 |
主要 尺寸 |
公称通径 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
6 | 80 | 100 | 125 | 150 | 200 | |||||||
L | 260 | 280 | 320 | 380 | 440 | 550 | ||||||
H | 155 | 185 | 210 | 275 | 305 | 335 | ||||||
W | 350 | 420 | 700 | 1000 | 1300 | 1800 |
