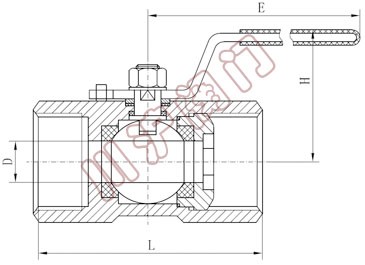

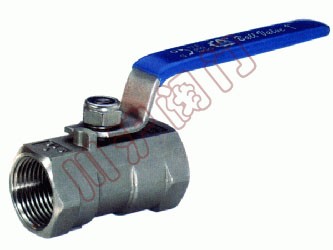

一片式内螺纹球阀 | 一片式内螺纹球阀 结构图 |
公称压力:1.6-6.4MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)
螺纹类型:G。NPT。BSPT。BSP。DI259/2999
零件名称 | 材质 |
---|---|
密封圈 |
聚四氟乙烯 |
球体 |
铸钢/不锈钢 |
阀盖 |
铸钢/不锈钢 |
阀体 |
铸钢/不锈钢 |
阀杆 |
不锈钢 |
止推垫圈 |
聚四氟乙烯 |
填料 |
聚四氟乙烯 |
填料压盖螺母 |
碳钢/不锈钢 |
垫圈 |
碳钢/不锈钢 |
阀杆螺母 |
碳钢/不锈钢 |
手柄套 |
塑料PLASTIC |
手柄 |
碳钢/不锈钢 |
SIZE | 1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
---|---|---|---|---|---|---|---|---|
D | 5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
L | 40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
H | 35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
E | 64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
