400X流量控制阀

400X流量控制阀 400X流量控制阀,结构图

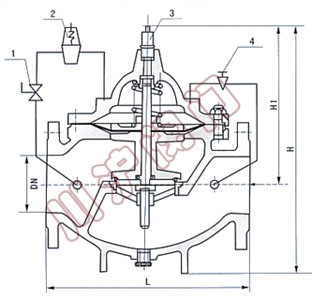

400X流量控制阀 400X流量控制阀结构图( 1.球阀 2.导阀 3.流量调节阀 4.针阀)

一、400X流量控制阀 结构特点和用处

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。
本产品利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、400X流量控制阀 工作原理

当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

三、400X流量控制阀 主要技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 出口可调压力(MPa) 压力特性 △P2P1 流量特性 △P2P1 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 P2×8% P2×15% 0-80
1.6 2.4 1.76 0.10-1.2 P2×10% P2×20%
2.5 3.75 2.75 0.15-1.6 P2×12% P2×25%

四、400X流量控制阀 主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

五、400X流量控制阀 连接尺寸

DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 282 200 172 106 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 282 200 172 106 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 282 200 172 106 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 320 210 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 320 210 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 330 215 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 350 220 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 410 230 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 420 245 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 430 260 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 440 280 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 450 300 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 460 320 902 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 470 340 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 480 360 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 530 395 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 580 420 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 600 445 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 730 495 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 830 530 1640 925 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

六、400X流量控制阀 安装示意图

400X流量控制阀安装示意图
