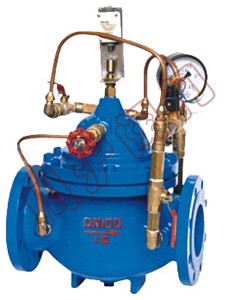

700X水泵控制阀

700X水泵控制阀 700X水泵控制阀,结构图

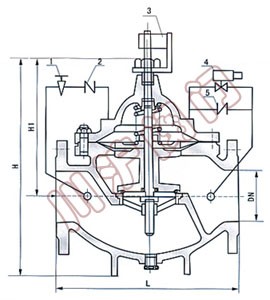

700X水泵控制阀 700X水泵控制阀 结构图 (1.针阀 2.止回阀 3.行程开关
4.电磁阀 5.止回阀)

一、700X水泵控制阀 结构特点和用处

700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后,水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。
本产品利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。电磁阀可采用交流电220V或直流电24V。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、700X水泵控制阀 工作原理

当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常供水。
当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。

三、700X水泵控制阀 主要技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

四、700X水泵控制阀 主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

五、700X水泵控制阀 连接尺寸

DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 330 155 395 278 170 150 150 150 110 110 112 88 88 84 4-17.5 4-17.5 4-18
50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 980 490 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 1230 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 9285 24-33 24-39 24-48

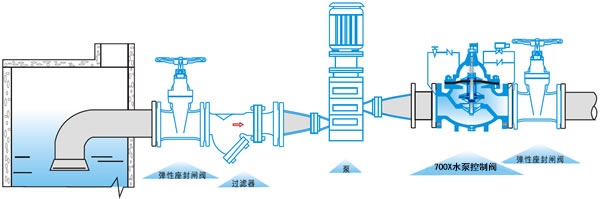

六、700X水泵控制阀 安装示意图

700X水泵控制阀安装示意图
