800X压差旁通阀

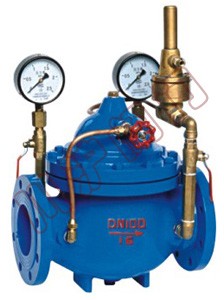

800X压差旁通阀 800X压差旁通阀,结构图

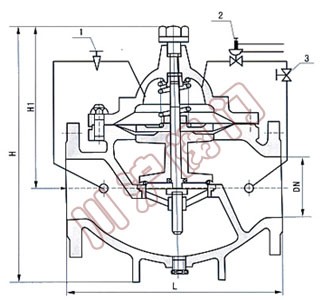

800X压差旁通阀 800X压差旁通阀 结构图(1.浮球导阀 2.球阀 3.针型阀)

一、800X压差旁通阀 概述

800X压差平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。
压差旁通阀可提高系统的利用率,保持压差的精确恒定值,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。
800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。

二、800X压差旁通阀 性能特点

恒定阀门两端及被控系统压差,支持用户系统变流量运行;
依靠压差自动工作无须外界动力;
可以直接显示控制压差;
可以直接设定控制压差;
控制压差调节灵敏,操作简单;
介质温度:0~150℃;
控制压差可调范围:0.05~0.6Mpa
控制压差误差≤±5%;

三、800X压差旁通阀 主要用途

常闭型旁通压差控制阀用于燃油、燃气热源供、回水管,中央空调的分、集水器之间,作为一次测定流量,二次侧变流量系统的旁通安装,可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏,可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。

常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统,使用时按高度差设定该阀的压差,并在低区回水管适当位置安装减压泵、止回阀,调节阀组成的回水减压装置,通过调节阀来调节并设定回水管压力,这样既可保证高区用户不会出现倒空现象,又可保护低区设备不会因压力过高而损坏。

四、800X压差旁通阀 主要外型连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450
L 203 216 241 292 330 356 495 622 698 787 914 978
H1 160 180 200 270 310 320 370 430 480 525 580 635
H 610 625 642 750 808 864 1135 1185 1325 1385 1445 1445

五、800X压差旁通阀 安装示意图

800X压差旁通平衡阀安装示意图
