ZLF自力式平衡阀

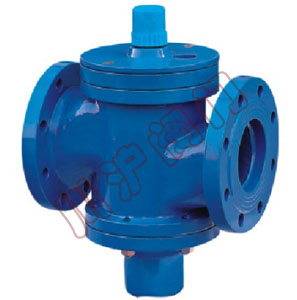

ZLF自力式平衡阀 ZLF自力式平衡阀,结构图

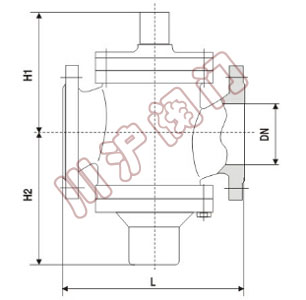

ZLF自力式平衡阀 ZLF自力式平衡阀结构图

一、ZLF自力式平衡阀 结构特点

ZLF自力式平衡阀是一种利用介质本身的压力变化来进行自我调控,从而保持流经该被控系统的流量不变的阀门,具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质。运行前一次性测试调节,可使系统流量自动互定在预先设置的设定直,该阀门流量调节准确,操作简单,运行平稳,性能可靠,使用寿命长。

五、ZLF自力式平衡阀 主要技术参数

型号 ZLF-16
公称压力 1.6MPa
壳体试验压力 2.4 MPa
使用介质 水、油等非腐蚀性液体
介质温度 0~80℃

五、ZLF自力式平衡阀 主要零件材料

零件名称 阀体、阀盖 阀杆 阀瓣 膜片
材料 灰铸铁、铸钢 不锈钢 铸铜 丁腈橡胶

六、ZLF自力式平衡阀 连接尺寸

公称通径 DN(㎜) L H H1 流量控制范围 ㎡/h
15 110 72 70 0.1~1
20 110 72 70 0.1~1.5
25 115 81 74 0.2~2
32 160 108 91 0.5~4
40 200 138 147 1~6
50 215 138 147 2~10
65 230 143 154 3~15
80 275 170 189 5~25
100 290 193 211 10~35
125 310 208 227 15~50
150 350 254 260 30~80
200 430 289 303 40~180
250 520 325 367 100~300
300 635 357 430 150~1500
350 670 372 495 200~7000
备注 DN15-25为螺纹连接

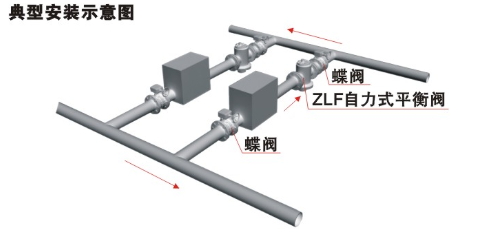

七、ZLF自力式平衡阀 安装示意图

ZLF自力式平衡阀安装示意图
