美标承插焊卡套式旋塞阀

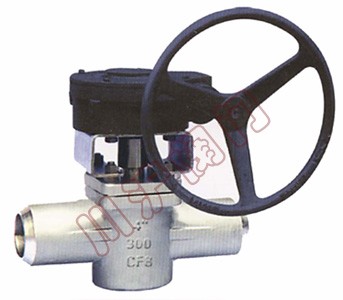

美标承插焊卡套式旋塞阀	美标承插焊卡套式旋塞阀结构图

一、美标承插焊卡套式旋塞阀执行标准

结构长度	承插端尺寸	检查验收
ANSI B16.10	ANSI B16.5	API 598

二、美标承插焊卡套式旋塞阀主要性能规范

型号	压力级(LB)	试验压力PS(MPa)			适用介质	适用温度(℃)聚四氟乙烯
型号	压力级(LB)	壳体	密封(水)	低压密封(气)	适用介质	适用温度(℃)聚四氟乙烯
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C	150	3.0	2.2	0.5~0.7	水、蒸汽、油品	≤150
	300	7.8	5.6
	600	15.3	11.2
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C	150	3.0	2.2	0.5~0.7	硝酸类	≤150
	300	7.8	5.6
	600	15.3	11.2
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C	150	3.0	2.2	0.5~0.7	硝酸类	≤150
	300	7.8	5.6
	600	15.3	11.2

三、美标承插焊卡套式旋塞阀主要零件材料

零件名称	阀体、阀盖	旋塞	衬套、填料、垫片	螺栓
X61F-150(Lb)C X61F-150(Lb)C	WCB	2Cr13	PTFE	35CrMo
X61F-150(Lb)P X61F-150(Lb)P	CF8	304	PTFE	1Cr17Ni2
X61F-150(Lb)R X61F-150(Lb)R	CF8M	316	PTFE	1Cr17Ni2

四、美标承插焊卡套式旋塞阀主要尺寸

压力	公称通径		尺寸(mm)
压力	NPS(inch)	(mm)	d1	d2	L	b	H	D0
150 LB	1/2	13	21.8±0.1	38	108	10	110	160
	3/4	19	27.2±0.1	43	117	13	115	160
	1	25	33.9±0.1	49	127	13	115	190
	11/4	32	42.7±0.1	56	140	13	135	190
	11/2	38	48.8±0.1	65	165	13	140	240
	2	51	61.2±0.1	78	178	16	150	305
	21/2	64	74±0.2	90	190	16	165	305
	3	78	90±0.15	105	203	16	180	450
	4	102	115.6±0.15	126	229	19	380	500
300Lb	1/2	13	21.8±0.1	38	140	10	110	175
	3/4	19	27.2±0.1	43	152	13	115	175
	1	25	33.9±0.1	49	165	13	115	175
	11/4	32	42.7±0.1	56	178	13	135	220
	11/2	38	48.8±0.1	65	190	13	140	280
	2	51	61.2±0.1	78	216	16	150	305
	21/2	64	74±0.2	90	241	16	165	350
	3	78	90±0.15	105	283	16	180	450
	4	102	115.6±0.15	126	305	19	380	300
600Lb	1/2	13	21.8±0.1	38	165	10	110	175
	3/4	19	27.2±0.1	46	190	13	115	175
	1	25	33.9±0.1	52	216	13	115	220
	11/4	32	42.7±0.1	60	229	13	135	280
	11/2	38	48.8±0.1	70	241	13	140	305
	2	51	61.2±0.1	82	292	16	150	350
	21/2	64	74±0.2	98	330	16	165	450
	3	76	90±0.15	115	356	16	180	500
	4	102	115.6±0.15	136	432	19	380	--
