轨道旋塞阀(将军阀)

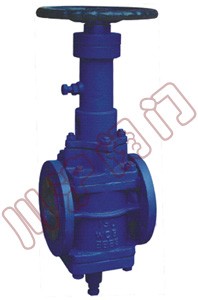

轨道旋塞阀(将军阀) 轨道旋塞阀(将军阀),结构图

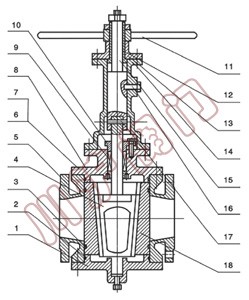

轨道旋塞阀(将军阀) 轨道旋塞阀(将军阀) 结构图

一、轨道旋塞阀 产品用途

轨道旋塞阀(将军阀)适用于公称压力CLASS150-900LBS,1.6~32.0MPa,工作温度-29~150℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质

二、轨道旋塞阀 产品特点

1、它的密封性是通过阀片四周的密封圈来实现的。独特的燕尾槽保护和固定密封圈。
2、双向流动,安装使用更方便。
3、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

三、轨道旋塞阀 工作原理

当阀门全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的最低压力降. 当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭. 当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态. 该阀门的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。

四、轨道旋塞阀 主要零部件材料

序号 名称 材质

1

下盖

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

2

O型圈

丁腈橡胶

3

密封圈

氟橡胶

4

塞子

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

5

阀体

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

6

阀栓

ASTM A193-B7,A320-B8,A193-B8M

7

六角螺母

ASTM A194-2H,A194-8,A194-8M

8

阀盖

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

9

填料

柔性石墨+不锈钢

10

填料压盖

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

11

手轮

ASTM A536 Gr.60-40-18、A216-WCB

12

阀杆螺母

铜合金

13

阀杆螺母盖

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

14

支架

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

15

阀杆

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

16

导向螺栓

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

17

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

18

阀片

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

五、轨道旋塞阀 技术参数

结构形式 BB-BG
驱动方式

手轮、伞齿轮、手柄

设计标准

API599、API6D

结构长度

ASME B16.10

连接法兰

ASME B16.5

试验和检验

API598.API6D

六、轨道旋塞阀 性能参数

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质

150

3.0

2.2

≤180℃

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

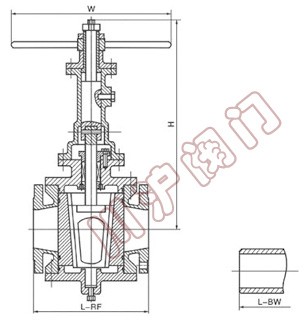

七、轨道旋塞阀 主要外型

轨道旋塞阀(将军阀)
轨道旋塞阀(将军阀) 主要外型

注:如需详细外形连接尺寸,请至电到本公司技术部索取。
