球型偏心旋塞阀|弹性座封偏心旋塞阀

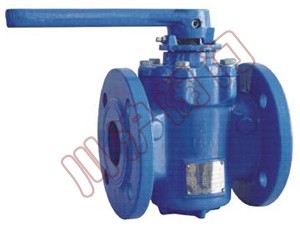

偏心旋塞阀 偏心旋塞阀,结构图
偏心旋塞阀 偏心旋塞阀 结构图

一、偏心旋塞阀 产品用途

偏心旋塞阀独具的偏心密封设计,较传统旋塞阀大大降低了操作扭距,且最大限度地减少了密封面的磨损,延长了阀门的使用寿命。矩形直通流道,水头损失小,流量调节线性佳。适用于城市污水、工业污水、泥浆及清水等工作环境,作为截流或调节装置使用。

二、偏心旋塞阀 产品特点

1、双偏心设计、低摩擦开启和关闭,确保零泄露。
2、含镍90%,3mm厚的堆焊阀座,或高性能树脂阀座,能满足多种的耐腐蚀要求。
3、V型组合密封圈,可在不卸下操作装置的情况下进行更换。
4、密封胶加注口设计,可延长阀门适用周期。
5、阀轴承为自润滑材料,无需加润滑脂,对阀轴磨损很小。
6、旋塞体模压热包胶,无橡胶脱落和冲刷腐蚀的担忧。
7、阀盖和阀体用O型圈密封,螺栓数量减少,方便维修。
8、提供阀门进出口压力表接头,方便用户控制和测定流量。

三、偏心旋塞阀 主要零件材料

零件名称 材质

阀体

ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M

旋塞

ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M

阀座

不锈钢、镍合金或树脂

O型密封圈

橡胶EPDM、NBR

轴承

自润滑材料

阀盖

ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M

V型密封圈

橡胶EPDM、NBR

压盖

ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M

四、偏心旋塞阀 主要外形

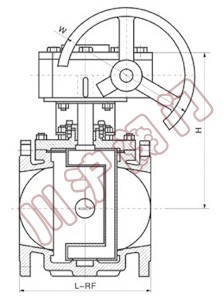

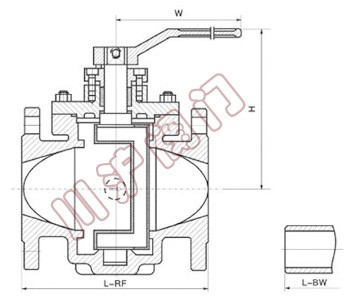

偏心旋塞阀(蜗轮传动) 偏心旋塞阀(手柄传动)
偏心旋塞阀(蜗轮传动) 偏心旋塞阀(手柄传动)

注:如需详细外形连接尺寸,请至电到本公司技术部索取。
