AX43F美标卡套软密封旋塞阀

美标卡套软密封旋塞阀 美标卡套软密封旋塞阀,结构图
美标卡套软密封旋塞阀 美标卡套软密封旋塞阀 结构图

一、美标卡套软密封旋塞阀 产品用途

美标卡套式软密封旋塞阀适用于公称压力CLASS150-900LBS,工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

二、美标卡套软密封旋塞阀 产品用途

1、产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用,适合于粘稠和易结垢的工况。
5、双向流动,使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

三、美标卡套软密封旋塞阀 主要零件材料

序号 名称 材质
1 阀体 ASTM A216 WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M
2 卡套 PTFE
3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4 垫片 柔性石墨+不锈钢
5 调整垫 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6 阀盖 ASTM A216 WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M
7 调整螺栓 ASTM A193-B7,A320-B8,A193-B8M
8 六角螺母 ASTM A194-2H,A194-8,A194-8M
9 螺栓 ASTM A193-B7,A320-B8,A913-B8M
10 手柄 ASTM A105-WCB

四、美标卡套软密封旋塞阀 技术参数

结构形式 BC
驱动方式

手轮、蜗轮、电动、气动

设计标准

API599、API6D

结构长度

ASME B16.10

连接法兰

ASME B16.5

试验和检验

API598.API6D

五、美标卡套软密封旋塞阀 性能参数

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质

150

3.0

2.2

≤180℃

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

六、美标卡套软密封旋塞阀 主要外型

美标卡套软密封旋塞阀 美标卡套软密封旋塞阀,结构图

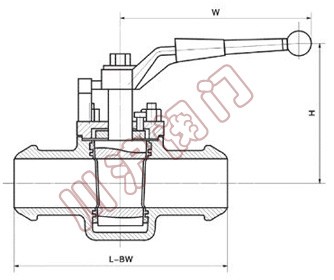

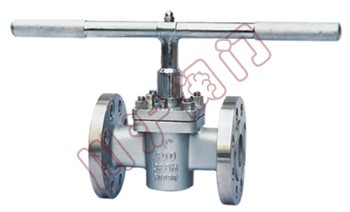

美标卡套软密封旋塞阀(焊接式) 美标卡套软密封旋塞阀(法兰式)

注:如需详细外形连接尺寸,请至电到本公司技术部索取。
