美标提升式旋塞阀|硬密封旋塞阀

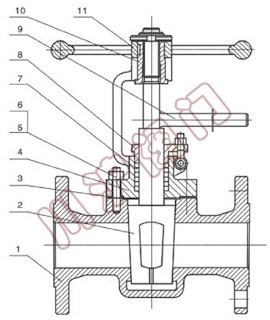

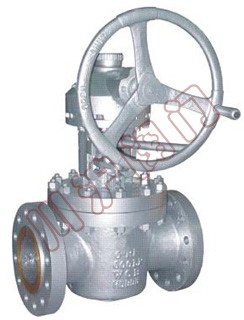

美标提升式旋塞阀 美标提升式旋塞阀,结构图
美标提升式旋塞阀 美标提升式旋塞阀 结构图

一、美标提升式旋塞阀 产品用途

美标提升式旋塞阀适用于公称压力CLASS150-1500LBS,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

二、美标提升式旋塞阀 产品特点

1、产品结构合理、密封可靠、性能优良、造型美观。
2、阀门的启闭过程是在密封面脱离的状态下进行的,不会造成密封面的磨损。
3、双向流动,安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

三、美标提升式旋塞阀 启闭工作原理

阀门的启闭过程:开启阀门时,要先旋转手轮,使塞子上升,于密封面脱离,再旋转手柄90°,使塞子的通道和阀体的通道相通,达到开启的目的。而阀闭的过程是先旋转手柄90°,使塞子的通道和阀体的通道垂直,再旋转手轮,使塞子下降,达到密封。

四、美标提升式旋塞阀 技术参数

结构形式 BB-BG
驱动方式

手轮、伞齿轮、手柄

设计标准

API599、API6D

结构长度

ASME B16.10

连接法兰

ASME B16.5

试验和检验

API598.API6D

五、美标提升式旋塞阀 性能参数

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质

150

3.0

2.2

≤180℃

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

六、美标提升式旋塞阀 主要外型

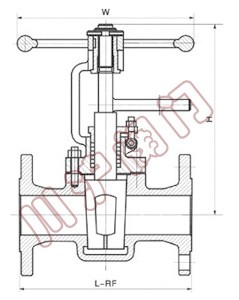

美标提升式旋塞阀 美标提升式旋塞阀,结构图

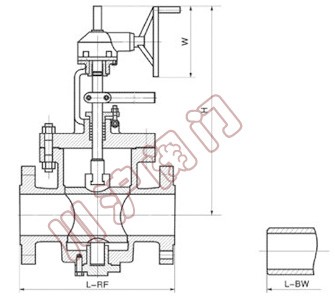

美标提升式旋塞阀(手动) 美标提升式旋塞阀(伞尺寸传动)

注:如需详细外形连接尺寸,请至电到本公司技术部索取。
