| 美标压力平衡式倒装油密封旋塞阀 | 美标压力平衡式倒装油密封旋塞阀 结构图 |
美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
1、产品结构合理、密封可靠、性能优良、造型美观。
2、倒装压力平衡的结构，开关动作轻。
3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
| 序号 | 名称 | 材质 |
|---|---|---|
1 |
双头螺栓 |
ASTM A194-2H、A194-8、A194-8M |
2 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
3 |
阀盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
4 |
垫片 |
柔性石墨+不锈钢 |
5 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
6 |
阀体 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
7 |
阀杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
8 |
“O”型圈 |
丁腈橡胶NBR |
9 |
填料 |
柔性石墨 |
10 |
填料压盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
11 |
加油嘴 |
|
12 |
止回阀 |
|
13 |
手柄 |
ASTM A47-32510、A216 WCB |
| 结构形式 | BB-BG |
|---|---|
| 驱动方式 | 手轮、电动 |
| 设计标准 | API599、API6D |
| 结构长度 | ASME B16.10 |
| 连接法兰 | ASME B16.5 |
| 试验和检验 | API598.API6D |
| 公称压力(LB) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
|---|---|---|---|---|
150 |
3.0 |
2.2 |
≤180℃ |
水、蒸汽、油品等 |
300 |
7.5 |
5.5 |
||
600 |
15.0 |
11.0 |
||
900 |
22.5 |
16.5 |
 |
 |

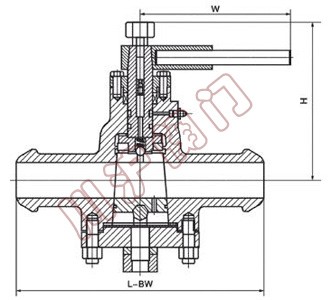

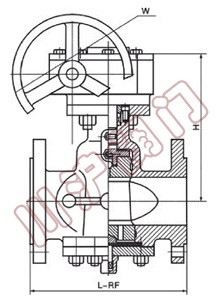

| 美标压力平衡式倒装油密封旋塞阀(焊接式) | 美标压力平衡式倒装油密封旋塞阀(法兰式) |
注：如需详细外形连接尺寸，请至电到本公司技术部索取。
