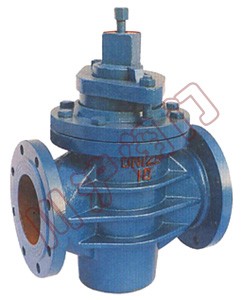

X47W油封旋塞阀

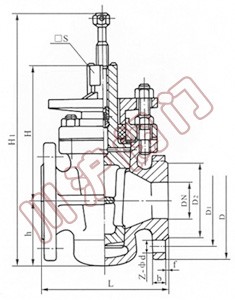

油封旋塞阀	油封旋塞阀结构图

一、油封旋塞阀主要性能规范

公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
公称压力 PN（MPa）	壳体	密封	工作压力 P（MPa）	适用介质	工作温度（℃）
1.0	1.5	1.1	1.0	煤气、油品	≤100
1.6	2.4	1.76	1.0	煤气、油品	≤100

二、油封旋塞阀主要零件材料

零件名称	阀体、塞子	填料	垫片
材料	灰铸铁	橡胶石棉盘根	橡胶石棉板

三、油封旋塞阀主要外形尺寸

公称通径 DN（mm）	尺寸（mm）
公称通径 DN（mm）	L	D	D1	D2	□S	z-φd	H1
50	170	160	125	100	32	4╳φ18	315
65	220	180	145	120	36	4╳φ18	360
80	250	195	160	135	46	4╳φ18	455
100	300	215	180	155	50	8╳φ18	500
125	350	245	210	185	55	8╳φ18	510
150	400	280	240	210	60	8╳φ23	605
200	450	335	295	265	60	8╳φ23	760
250	530	390	350	320	85	12╳φ23	800
300	580	440	400	368	100	12╳φ23	820
