锻钢法兰闸阀

锻钢法兰闸阀	150LB～1500LB闸阀

一、锻钢法兰闸阀 概述

锻钢闸阀整体法兰端阀门有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
整体法兰端阀门结构设计可用在闸阀、截止阀、立升式止回阀和旋启式止回阀。

二、锻钢法兰闸阀 闸阀的结构设计和规范

锻钢闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.

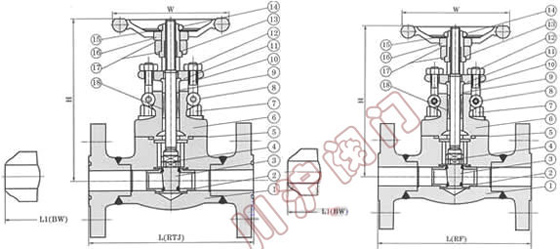

三、锻钢法兰闸阀 结构形式

1.全通径或缩径
2.结构长度按ANSI/ASME B16.10
3.法兰按ANSI/ASME B16.5
4.自密封阀盖
5.明杆带支架
6.两端自动调整的填料压套；
7.本体倒密封
8.整体阀体法兰
9.对焊端按ANSI/ASME B16.25
10.环连接阀体阀盖垫片
11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

四、锻钢法兰闸阀 材料表

注：可按要求采用其他材料　　　　Note:Other materials are available upon request.
CS=碳钢 AS=合金钢 SS=不锈钢 　　CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

五、锻钢法兰闸阀 尺寸和重量表
