黄铜内螺纹闸阀|丝口闸阀

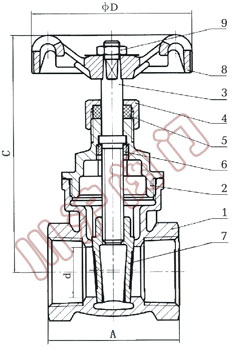

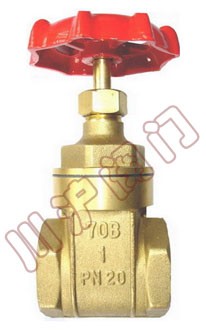

黄铜内螺纹闸阀	黄铜内螺纹闸阀结构图

一、黄铜内螺纹闸阀　主要零件材料

型号	Z15W-16T
公称压力	1.6MPa
工作温度	≤200℃
适用介质	水、蒸汽及非腐蚀性气、液体

二、黄铜内螺纹闸阀　主要零件材料

零件	阀体、阀盖、阀板、阀杆	填料	手轮
材料	黄铜	聚四氟乙烯	铸铁

三、黄铜内螺纹闸阀　主要外形尺寸

DN	规格	A	B	C	D
10	3/8	42	9.5	66.5	45
15	1/2	43	12.8	71	55
20	3/4	46	17	76	55
25	1	53	21	87.5	60
32	1 1/4	55	27	101	68
40	1 1/2	58	34	111	72
50	2	66.5	45	128	80
65	2 1/2	80	55	155	98
80	3	83	66	180	110
100	4	101	87	218	126
