排污闸阀

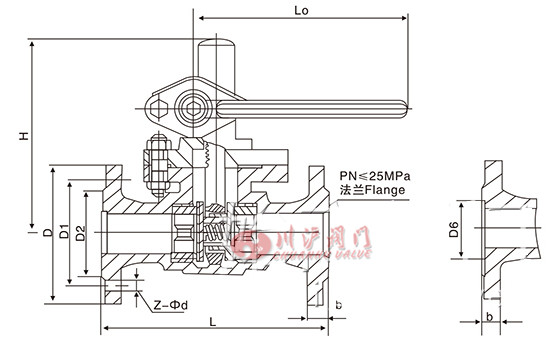

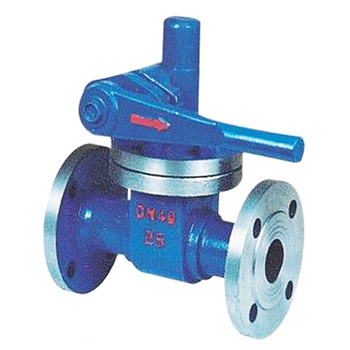

排污闸阀 排污闸阀 结构图
排污闸阀 排污闸阀 结构图

一、排污闸阀 概述

上海川沪阀门有限公司生产的Z44H/Z48H排污闸阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。Z44H/Z48排污阀不仅结构简单、密封性好,而且安装尺寸小、材料耗用少、重量轻、体积小,特别是驱动力矩小,操作简便,易实现快速启闭。
 ?Z44H/Z48排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的,作用在阀瓣上的机械载荷主要是来自压缩弹簧,这种几乎是固定的机械载荷。虽然对于压缩弹簧,加载的排污阀可以通过调整弹簧力来达到良好密封,但密封压差必须足够强,以保证足够的密封力,从而在阀正常运行时达到密封。密封压差还应小于启闭压差,以确保开启灵活。

二、排污闸阀 标准规范

结构长度:按JB/T6900-93的规定。
标志:按GB/T12220-1989的规定。
压缩弹簧:按GB/T1239.2的规定。
压力--温度等级:按GB9131的规定。
法兰尺寸:按JB79-59的规定。
检验和试验:按GB/T13927-1992的规定。
设计制造:按GB/T12237-1989的规定。

三、排污闸阀 零部件

零件名称

材料

弹 簧

磷铜丝

手 柄

铸钢WCB

填 料

石墨石棉绳

阀瓣 阀座

铬不锈钢2Cr13

阀杆 齿轮轴

铬不锈钢2Cr13

阀体 阀盖

铸钢WCB
