手动暗杆式刀形闸阀

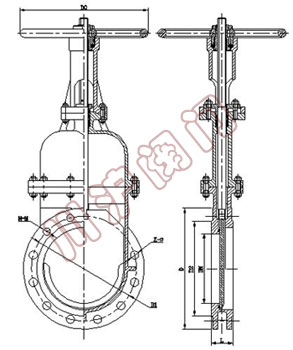

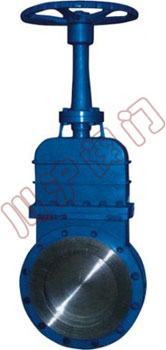

手动暗杆式刀形闸阀 手动暗杆式刀形闸阀,结构图
手动暗杆式刀形闸阀 手动暗杆式刀形闸阀 结构图

一、手动暗杆式刀形闸阀 概述

手动暗杆式刀形闸阀,属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构,其特点为,阀体为平面板状结构、与管道对夹连接,闸板采用单闸板,一侧与阀体阀座密封,背面与阀体另一侧之间楔形接触,密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块,阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷,密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。适宜在含粉尘或焦油的煤气管线中使用。

二、手动暗杆式刀形闸阀 主要性能规范

公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物

三、手动暗杆式刀形闸阀 主要技术参数

体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金

四、手动暗杆式刀形闸阀 主要外形及连接尺寸(mm)

MPa DN L D D1 D2 H N-M D0
1.0 50 43 160 125 100 4-M16 180
65 46 180 145 120 4-M16 180
80 46 195 160 135 4-M16 220
100 52 215 180 155 8-M16 220
125 56 245 210 185 8-M16 230
150 56 280 240 210 8-M20 280
200 60 335 295 265 8-M20 360
250 68 390 350 320 12-M20 360
300 78 440 400 368 12-M20 400
350 78 500 460 428 16-M20 400
400 102 565 515 482 16-M22 400
450 114 615 565 532 20-M22 530
500 127 670 620 585 20-M22 530
600 154 780 725 685 20-M27 600
700 165 895 840 800 24-M27 600
800 190 1010 950 898 24-M30 680
900 203 1110 1050 1005 28-M30 680
1000 216 1220 1160 1115 28-M30 700
1200 254 1450 1380 1325 32-M36 800
1.6 50 43 160 125 99 4-M16 180
65 46 185 145 120 4-M16 180
80 46 200 160 135 8-M16 220
100 52 220 180 155 8-M16 220
125 56 250 210 185 8-M16 230
150 56 285 240 210 8-M20 280
200 60 340 295 265 12-M20 360
250 68 405 355 310 12-M22 360
300 78 460 410 375 12-M22 400
350 78 520 470 435 16-M22 400
400 102 580 525 485 16-M27 400
450 114 640 585 545 20-M27 530
500 127 715 650 609 20-M30 530
600 154 840 770 720 20-M36 600
700 165 910 840 788 24-M36 600
800 190 1025 950 898 24-M36 680
900 203 1125 1050 998 28-M36 680
1000 216 1255 1170 1110 28-M42 700
1200 254 1485 1390 1325 32-M48 800
