锻钢止回阀


锻钢止回阀	旋启式止回阀自密封阀

一、锻钢止回阀概述

锻钢止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
止回阀还有三种不同的结构设计，分别是：立升式止回阀、球形止回阀和旋启式止回阀。连接方式有法兰,对焊等!

二、锻钢止回阀止回阀的结构设计和规范：

止回阀制造按MSS SP-118,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25.

三、锻钢止回阀结构型式如下：

1.全通径或缩径；
2.立升式止回阀
3.球形止回阀
4.旋启式止回阀
5.可按要求采用弹簧辅助复位
6.采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
7.承插焊接ANSI/ASME B16.11
8.螺纹端(NPT端)按ANSI/ASME B1.20.1

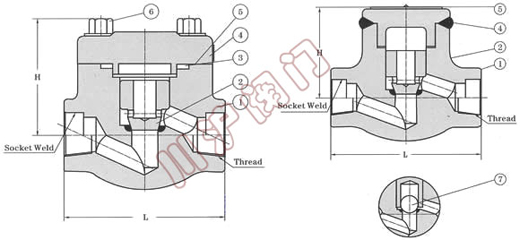

四、锻钢止回阀材料表

序号NO.	名称		美标碳钢CS to ASTM	美标合金钢AS to ASTM	美标不锈钢钢SS to ASTM
序号NO.	Part Name		Type A 105	Type F22	Type F304(L)	Type F316(L)
1	阀体	Body	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	立升式阀瓣	Piston　Disc	A276 410	A276 304	A276 F304(L)	A276 F316(L)
3	垫片	Gasket	Corrugated SS+graphite		SS+PTFE
4	阀盖	Bonnet	A105	A182　F22	A182 F304(L)	A182 F316(L)
5	铭牌	Nameplate
6	螺栓	Bolt	A193 B7	A193 B16	A193 B8M	A193 B8M
7	球	Ball	A182 F304	A182 F304	A182 F304	A182 F304
适用介质　Suitable Medium			(水、油、气等)W.O.G.etc		(酸类)HNO3,CH3OOH etc
适用温度Suitable Temperature			-29℃～425℃	-29℃～550℃	-29℃～180℃

注：可按要求采用其他材料　　　　　　Note:Other materials are available upon request.
CS=碳钢 AS=合金钢 SS=不锈钢　　　　CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel

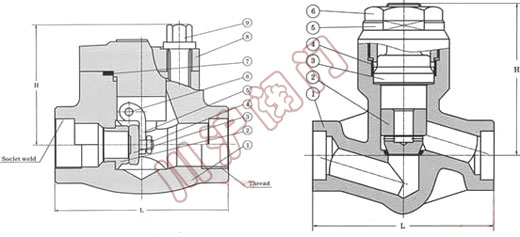

五、锻钢止回阀尺寸和重量表 Dimensions(mm)and Weights(Kg)

通径		缩径RB	3/8	1/2	3/4	1	1　1/4	1　1/2	2
NPS		全径FB		3/8	1/2	3/4	1	1　1/4	1　1/2	2
L		150～800Lb	79	79	92	111	120	152	172	200
L		900～1500Lb	111	111	111	130	152	172	220	220
H(OPEN)		150～800Lb	61	61	65	79	95	103	118	132
H(OPEN)		900～1500Lb	65	79	79	97	104	120	139	215
Weights	Bolted	150～800Lb	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
	Bolted	900～1500Lb	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
	Welded	150～800Lb	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9
	Welded	900～1500Lb	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3
