H44铸铁止回阀

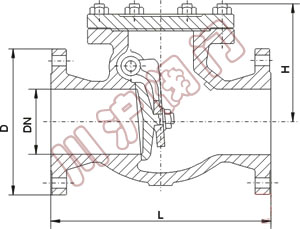

H44铸铁止回阀	H44铸铁止回阀结构图

一、H44铸铁止回阀主要技术参数

公称压力MPa	试验压力MPa		使用介质
公称压力MPa	壳体	密封	使用介质
1.0～1.6	1.76	2.4	水、蒸汽
			油品
			水、油品、蒸汽

二、H44铸铁止回阀应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
连接端尺寸	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

三、H44铸铁止回阀主要零件材料

阀体、阀盖、阀瓣	密封圈	衬套	垫片
灰铸铁	不锈钢	黄铜	橡胶石棉板
	灰铸铁
	黄铜

四、H44铸铁止回阀主要外形尺寸

口径 DN(mm)	40	50	65	80	100	125	150	200	250	350	300	400	450	500	600	700	800
L	200	230	290	310	350	400	480	500	550	720	620	820	1000	1000	1300	1440	1440
D	145	160	180	195	215	245	280	335	390	500	440	565	615	670	780	895	1010
H	120	130	142	160	178	203	233	262	300	392	320	448	485	525	580	625	625
