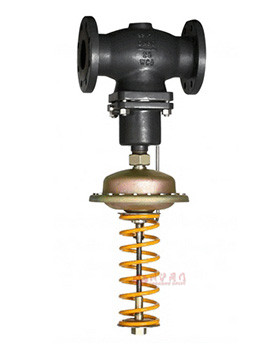

30D01Y自力式(阀后)压力调节阀

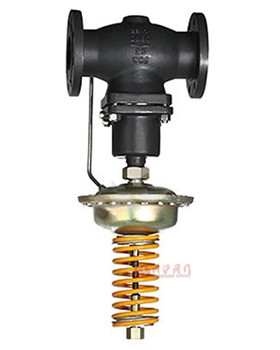

30D01Y自力式(阀后)压力调节阀 30D02Y自力式(阀前)压力调节阀
30D01Y自力式(阀后)压力调节阀 30D02Y自力式(阀前)压力调节阀

一、30D01Y自力式(阀后)压力调节阀 概述

30D01Y(硬密封)、30D01R(软密封)自力式(阀后)压力控制阀(阀后压力控制),由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的阀后压力控制,当阀后压力升高时,控制阀关闭。
主要特点如下:
1、具有压力平衡功能,灵敏度高;
2、低噪音,性能可靠,免于维护;
3、采用标准模块化设计;
4、通过组合件,可以进行多项组合控制;

二、30D01Y自力式(阀后)压力调节阀 阀体参数

名称 参数
公称通径 DN15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力 PN1.6、4.0MPa
法兰标准 ANSI、JIS、DN、GB、JB(特殊可按用户提供)
阀体材料 铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(zG1Cr18N9Ti、zG1Cr18Ni12Mo2T
阀芯材料 硬密封:不锈钢(1Cr18n9Ti、1C18Ni12MoTi)
软密封:不锈钢镶嵌橡胶圈
压力平衡 不锈钢波纹管(DN15~125)、平衡膜片(DN150~250

三、30D01Y自力式(阀后)压力调节阀 执行器参数

有效面积(cm2) 32 80 250 630
压力设定范围(MPa) 0.8~1.6
0.1~0.6
0.015~0.15
0.3~1.2
005~03
0.01~0.07
0.005~0.035
保证压力阀正常工作的最小压差△P
允许上下膜室之间最大压差MPa) ≥0.05 ≥0.04 ≥0.01 ≥0.005
材料 膜盖:钢板镀锌;膜片:EPDM或FKM夹纤维
控制管线、接头 铜管或钢管Φ10X1mm);卡套式接头:R1/4

四、30D01Y自力式(阀后)压力调节阀 主要性能指标注

控制精度% ±8
允许泄 漏量 硬密封(L/H) 单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量
软密封(ml/min) DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

五、30D01Y自力式(阀后)压力调节阀 外形尺寸及重量

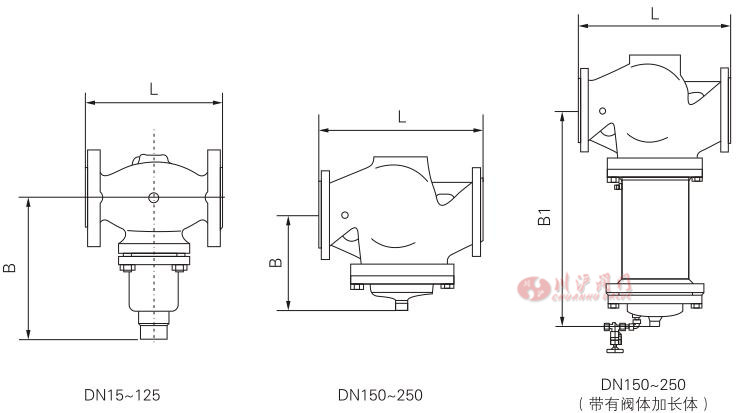

30D01Y自力式(阀后)压力调节阀结构图

阀体尺寸

DN (mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
L (mm) 130 150 160 180 200 230 290 310 350 400 480 600 730
B (mm) 212 212 238 238 240 240 275 275 380 380 326 354 404
重量(Kg) 6.2 6.7 9.7 13 14 17 29 33 60 70 80 140 220
B1 (mm)                     630 855 1205
重量(Kg)                     140 210 300

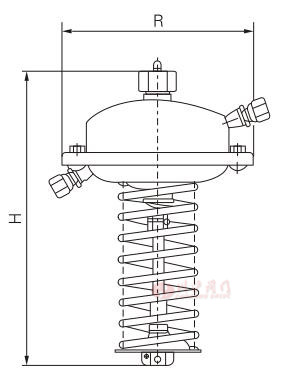

执行器结构图

执行器尺寸

有效面积(cm2) 32 80 250 630
R (mm) 172 172 263 380
H (mm) 435 430 470 520
重量(Kg) 7.5 7.5 13 28
