ZYVP自力式氮封阀

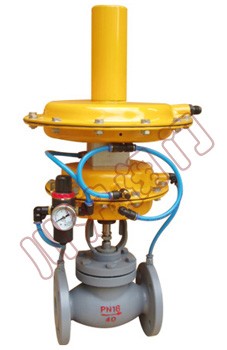

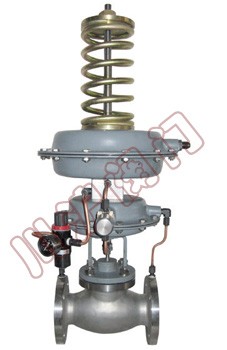

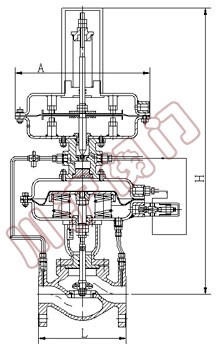

ZYVP自力式氮封阀(防腐型)	ZYVP自力式氮封阀(普通型)	ZYVP自力式氮封阀结构图

一、自力式氮封阀概述

川沪牌ZYVP自力式氮封阀由控制阀、执行器和指挥器组成，是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，该阀控制精度高，比一般自力式调压阀高一倍左右，适合在控制精度要求较高的场合。
（B）控制阀后压力
（K）控制阀前压力

二、自力式氮封阀主要零件材料

阀　体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀　芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀　座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波纹管：1Cr18Ni9Ti
膜　盖：A3、1Cr18Ni9Ti
膜　片：丁脯橡胶、耐油像胶、氟橡胶

三、自力式氮封阀主要技术参数

公称通径DN（mm）	20			25	40		50	65	80	100
阀座直径（mm）	6	15	20	25	32	40	50	65	80	100
额定流量系数KV	3.2	5	8	11	20	50	80	100	160
压力调节范围KPa	0.5～5.5、5～10、9～14、13～19、18～24、23～28 27～33、31～38、36～44、42～51、49～58、56～66
公称压力PN（MPa）	1.0　　　　　　　　　1.6
被调介质温度（°C）	≤80
调节精度（%）	±10
允许泄漏量	10-4X阀额定容量

四、自力式氮封阀外形尺寸

公称通径DN	20	25	32	40	50	65	80	100
A	395
H	680	690	710	720	735	797	837	1050
L	185	200	205	222	254	276	298	352
法兰标准	GB:1.6、2.5、4.0MPa 　ANSI:150、JIS:10K

注：本表法兰距离以PN16为依据。

四、自力式氮封阀订货须知

一、①ZZYVP氮封阀产品名称与型号 ②ZZYVP氮封阀口径 ③ZZYVP氮封阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定川沪公司的ZYVP氮封阀型号，请按ZYVP氮封阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的川沪阀门专家为您审核把关。
感谢您访问我们的网站http://www.chuanhuvalve.com,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
