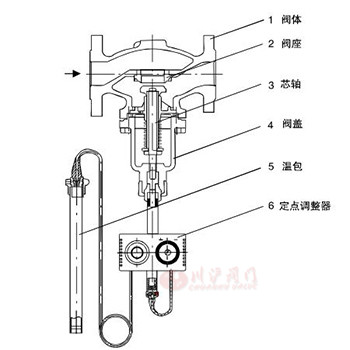

V230T01加热用自力式温度调节阀 | V230T01加热用自力式温度调节阀结构图 |
V230T01加热用自力式温度调节阀由控制阀门和一个带定点调节的温控器组成。适用于非腐蚀性的液体、气体和蒸汽，在各种加热系统中的温度控制，当被控介质温度升高时，控制阀关闭。
主要特点如下：
1、具有压力平衡功能，灵敏度高；
2、低噪音，性能可靠，免于维护；
3、采用标准模块化设计；
4、采用进口定点调整器，质量可靠，具有超温保护功能；
5、通过组合件，可以进行多项组合控制；
| 名称 | 参数 |
|---|---|
| 公称通径 | DN15、20、25、32、40、50、65、80、100、125、200、250mm |
| 公称压力 | PN1.6、4.0MPa |
| 法兰标准 | ANSI、JIS、DN、GB、JB（特殊可按用户提供） |
| 阀体材料 | 铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（zG1Cr18N9Ti、zG1Cr18Ni12Mo2T |
| 阀芯材料 |
硬密封:不锈钢（1Cr18n9Ti、1C18Ni12MoTi） 软密封:不锈钢镶嵌橡胶圈 |
| 压力平衡 | 不锈钢波纹管（DN15~125）、平衡膜片（DN150~250 |
| 执行器型号 | T06 T17 |
|---|---|
| 温度设定范围(℃) | -20~50 20-90 40-110 60-120 |
| 特殊温度设定(℃) | 110~180 180~250 |
| 温度保护 | 超过设定值100℃以内 |
| 时间常数(S) | 120 20 |
| 温包材料 | 铜镀镍 |
| 毛细管长度 | 5,10,15米 |
| 设定值偏差 | ±1.5℃ | |
|---|---|---|
| 允许泄露量 (在规定实验条件下) |
硬密封 | 4x0.01%阀额定容量 |
| 软密封 | DN15~50 | |
| 10气泡/min | ||
| 公称通径 | 15~150mm | |
|---|---|---|
| 密封型式 | 硬密封 | ≤150℃ |
| 散热片≤200℃ | ||
| PN16阀体加散热片≤300℃*;PN40阀体加散热片≤350℃* | ||
| 软密封 | ≤150℃ | |
当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸气和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。阀门开度大小与被控对象实际温度和设定温度的差值有关。
阀体尺寸
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L(mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| B(mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 |
| 重量(kg) | 6.2 | 6.7 | 9.7 | 13 | 14 | 17 | 29 | 33 | 60 | 70 | 80 |
执行器尺寸
| 型号 | I(mm) | d(mm) | R(mm) | m | 重量(kg) |
|---|---|---|---|---|---|
| T06 | 380 | 24 | 1" | 280 | 3.0 |
| T07 | 500 | 30 | 1" | 280 | 3.5 |
