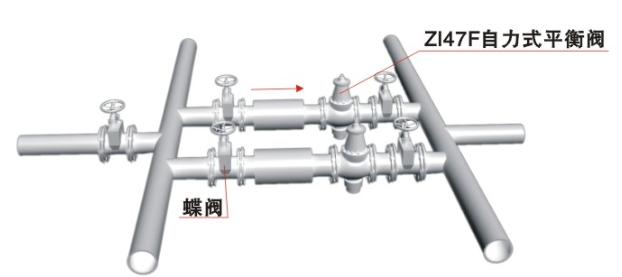

ZL47F自力式平衡阀 | ZL47F自力式平衡阀结构图 |

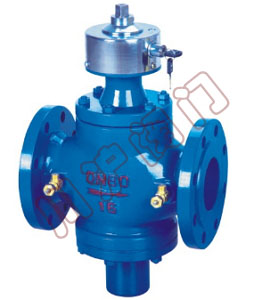

ZL47F-16自力式平衡阀适用于荷重液体管路系统,是一种较为理想的新型节能阀门。该阀没有刻度的数字显示,可直观调到任一位置,并可锁定。自力式平衡阀主要应用于工业和民用建筑采暖管理系统。目前在一些官网系统中存在着水利失调问题,平衡阀提供了解决这一问题的手段,和它可以准确的调节压力和流量,用以改善官网系统中液体流动状况,达到官网液体平衡和节约能源的目的。在双管网工程改造中,应用此阀门可以节约能源,得到较好的效果。
公称压力 | 公称通径 | 适用介质 | 适用温度 | 法兰标准 | 试验标准 |
---|---|---|---|---|---|
1.6MPa | 15~400mm | 水、油等非腐蚀性液体 | 0~100℃ | GB/T 17241.6 GB/T 9113 | GB/T 13927 API598 |
零件名称 | 阀体、阀盖 | 阀杆 | 阀瓣 | 膜片 |
---|---|---|---|---|
材料 | 灰铸铁、铸钢 | 不锈钢 | 铸铜 | 丁腈橡胶 |

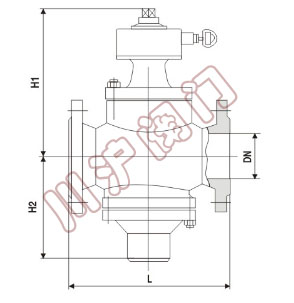

DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 315 | 350 | 430 | 520 | 635 | 670 | 700 |
H1 | 122 | 122 | 137 | 182 | 191 | 197 | 205 | 259 | 268 | 337 | 257 | 407 | 452 | 486 | 534 | 534 |
H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 181 | 211 | 227 | 260 | 303 | 367 | 430 | 553 | 561 |
