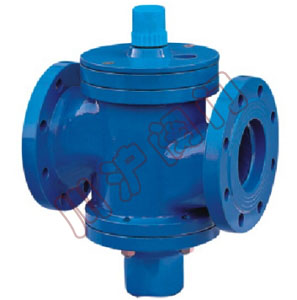

ZLF自力式平衡阀 | ZLF自力式平衡阀结构图 |
ZLF自力式平衡阀是一种利用介质本身的压力变化来进行自我调控,从而保持流经该被控系统的流量不变的阀门,具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质。运行前一次性测试调节,可使系统流量自动互定在预先设置的设定直,该阀门流量调节准确,操作简单,运行平稳,性能可靠,使用寿命长。
型号 | ZLF-16 |
---|---|
公称压力 | 1.6MPa |
壳体试验压力 | 2.4 MPa |
使用介质 | 水、油等非腐蚀性液体 |
介质温度 | 0~80℃ |
零件名称 | 阀体、阀盖 | 阀杆 | 阀瓣 | 膜片 |
---|---|---|---|---|
材料 | 灰铸铁、铸钢 | 不锈钢 | 铸铜 | 丁腈橡胶 |

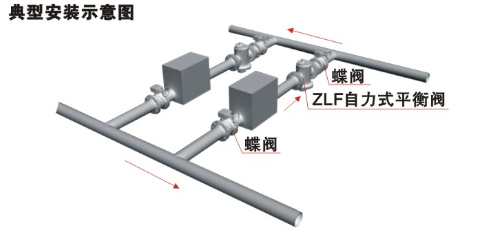

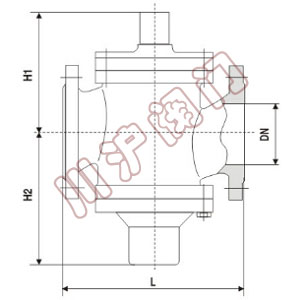

公称通径 DN(㎜) | L | H | H1 | 流量控制范围 ㎡/h |
---|---|---|---|---|
15 | 110 | 72 | 70 | 0.1~1 |
20 | 110 | 72 | 70 | 0.1~1.5 |
25 | 115 | 81 | 74 | 0.2~2 |
32 | 160 | 108 | 91 | 0.5~4 |
40 | 200 | 138 | 147 | 1~6 |
50 | 215 | 138 | 147 | 2~10 |
65 | 230 | 143 | 154 | 3~15 |
80 | 275 | 170 | 189 | 5~25 |
100 | 290 | 193 | 211 | 10~35 |
125 | 310 | 208 | 227 | 15~50 |
150 | 350 | 254 | 260 | 30~80 |
200 | 430 | 289 | 303 | 40~180 |
250 | 520 | 325 | 367 | 100~300 |
300 | 635 | 357 | 430 | 150~1500 |
350 | 670 | 372 | 495 | 200~7000 |
备注 | DN15-25为螺纹连接 |
