ZCY自立式压差控制阀

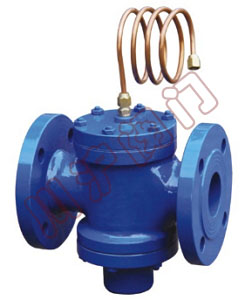

ZCY自立式压差控制阀 ZCY自立式压差控制阀,结构图
ZCY自立式压差控制阀 ZCY自立式压差控制阀结构图

一、ZCY自立式压差控制阀 结构特点

ZYC型自力式压差控制阀时用开闭式水循环系统(如热水供暖系统、空调冷冻水系统等)的一种自力式调节阀,它的作用是被控环路出现外扰(网路的压力波动)和内扰(内部阻力的改变)时,使被控环路的压差保持恒定,适用于供暖方式采用双管系统的压差控制,保证系统稳定,降低噪音,平衡阻力,消防热网和水利失调。

五、ZCY自立式压差控制阀 主要技术参数

公称压力 公称通径 适用介质 适用温度 法兰标准 试验标准
1.6MPa 15~250mm 水、油等非腐蚀性液体 0~100℃ GB/T 17241.6 GB/T 9113 GB/T 13927 API598

五、ZCY自立式压差控制阀 主要零件材料

零件名称 阀体、阀盖 阀杆 阀瓣 膜片
材料 灰铸铁、铸钢 不锈钢 铸铜 丁腈橡胶

六、ZCY自立式压差控制阀 连接尺寸

DN 15 20 25 32 40 50 65 80 100 125
连接方式 螺纹 法兰
L 110 110 115 130 200 215 230 275 290 310
H(mm) 定压差型 95 110 130 140 190 205 240 300 350 380
流量m3/h 0.2-1 0.3-1.5 0.5-2 1-4 1.5-6 2-8 3-12 5-20 10-30 15-45

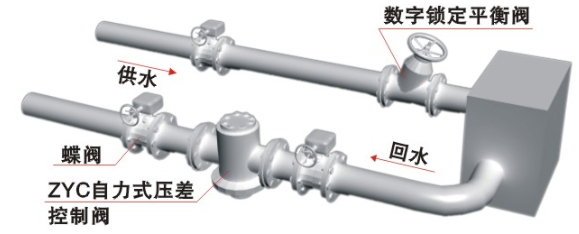

七、ZCY自立式压差控制阀 安装示意图

ZCY自立式压差控制阀安装示意图
