阀门大小--控制阀选型(Control Valve Sizing)--上海川沪阀门有限公司

当控制阀专业人士在谈及"控制阀尺寸(Control Valve Sizing)",指的是选用合适的阀门来适用于控制过程。 选择大小适宜的阀是一个重要的过程的一部分,但也还有其他一些同样重要的考虑因素。

控制阀的大小应选择操作范围在60%和80%开度所需最大的流量和不低于20%开度所需的最小的流速。我们的想法是尽可能多地使用阀门的控制范围,同时尽可能保持一个合理的,但不能过度,安全系数。

如果阀门太小,它会效果明显的,因为这将无法通过所需要的流量。在实际应用中,根据尺寸的阀是相当少见的。一般情况下,该阀是太大。一个超大的控制阀将耗资超过是必要的,但更重要的是,一个超大阀会很敏感。阀位的小变化会引起较大的流量变化。这将使得很难甚至不可能准确地调整到所需要的流量。任何由摩擦引起的发粘,将被放大的过于敏感的过大的阀,流量可控制的精度降低。

调节阀_上海调节阀厂

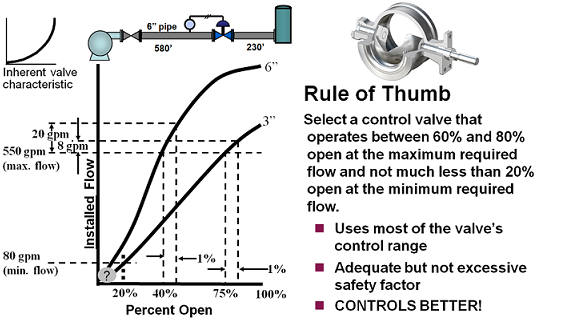

在上图中,假设这两个阀门都能够定位在1%以内,适当大小的3英寸的阀门将能够控制在8加仑的流量,而6英寸超大流量控制阀只能够在20加仑。

气蚀(Cavitation)

必须始终液体应用衡量阀门气蚀。不仅气蚀引起高噪声和振动水平,它可以导致非常迅速损坏阀门的内部和/或下游管道。特别是旋转阀,气蚀破坏的预测是更复杂的,不是简单地计算的阻流压降。其结果是流动的分离和涡的形成在所述阀,压力降低和恢复的局部化区域,可能会导致破坏性的气蚀在压力下降到大大低于,这会导致完全壅塞流动。预测旋转控制阀汽蚀破坏的一个行之有效的方法之间的相互关系的基础上计算出的声压水平和潜在的损害。

噪音(Noise)

流体在阀门中产生的噪声会使阀门遭受不同程度的损坏,高噪音水平通常引起的震动可能会损坏管道,仪器等设备。可以产生的蒸汽和气体的控制阀的噪音水平,以及在工厂标准过剩,即使在中等的压力下降,特别是在3或4英寸以上的大小。因此,阀门的选型过程必须始终包含噪声计算。

安装流量特性(Installed Flow Characteristic)

在阀门实际应用中,应该有一个线性的控制阀安装的流量特性(系统中的控制器的输出与流量之间的关系)。系统的流量与压力损失特性产生的安装流量特性与控制阀的固有流量特性。如果已安装的特性偏离从线性显着,这将是很难或不可能在整个流量范围内的准确和稳定的控制调整回路。安装的特性分析,应该是一个计算机化的控制阀选型过程的一部分。

执行机构选型(Actuator Sizing)

尺寸执行器上的服务是相当直截了当,只要求被选中执行器的扭矩输出略高于座阀座力矩。控制阀的情况比较复杂。大多数旋转致动器的转矩输出的变化,与开口部的角度。在同一时间,该阀的转矩要求的开度角,在那个特定的角度的节流压降取决于。为了确保有足够的备用扭矩,以保证平稳,精确控制,计算机化的分析建议。上海川沪阀门专业生产电动执行机构和气动执行机构,电动执行器有CH电动执行器和HQ防爆电动执行器、381L电动执行器。气动执行器有气动薄膜执行器和气动活塞执行机构。

选择控制阀(Selecting Control Valve Style)

控制阀(调节阀,球阀,蝶阀等)作为工业阀门使用的传统选择,川沪阀门专业生产电动单座调节阀,电动套筒调节阀、气动单座调节阀和气动套筒调节阀。例如,大多数的控制阀,可在纸浆厂和造纸厂通常的电动球阀或气动球阀。传统的石油炼油厂使用高百分比截止阀,因为它往往是更容易获得一个长期持久的旋转阀的阀杆密封旋转阀截止阀。
上海川沪阀门截止阀提供了范围最广,流量特性,压力,温度,噪音和减少气蚀的选项。截止阀,也往往是最昂贵的。固定球阀往往有较高的量程比,尺寸大小,近两倍的截止阀的通流容量,而它们通常是更便宜比截止阀。另一方面,浮动球阀是有限的,在极端的温度和压力的可用性,并且比截止阀更容易出现噪音和气蚀问题。
高性能蝶阀甚至更便宜比球阀,尤其是在大尺寸(8英寸和更大)。他们也有比球阀可调范围较小,更容易发生气蚀。 偏心旋转阀的旋转阀门,如高循环寿命阀杆密封和结构紧凑的特点结合起来,与截止阀的结构坚固。不同于其他旋转阀的通流容量约一倍,截止阀,截止阀偏心旋转阀的通流容量看齐。
虽然阀样式的选择是非常主观的,在指定的阀门或植物偏好的情况下,下面的方法可以用来选择控制阀应用时,阀将是6英寸或更小的:
-考虑压力,压差,温度,所需的流量特性,气蚀和噪声段球阀工作?
-如果段球阀是不适合的,选择一个截止阀。请记住,笼引导截止阀不适合脏环境使用。
-应用时,阀将是8英寸或更大,首先探讨一种高性能蝶阀,因为潜在的显着节省成本和重量上的适用性。

确保精度(Ensuring Accuracy)

今天控制阀门选型计算通常使用计算机程序进行。大部分控制阀制造商提供控制阀门选型软件,不需任何费用,虽然大多数是特定,制造的阀门。而上海川沪阀门生产制造的电动调节阀气动调节阀电动球阀气动球阀电动蝶阀气动蝶阀这些通用的选择允许用户调查不同的阀门一个特定的应用程序的样式和大小的适用性。
选择一个适当大小的控制阀,是必不可少的,以实现最高程度的过程控制的液体,气体或多相流体。为了保证精度,使用控制阀门选型的以下信息:
-如果一组回路整定参数只适用于一端的控制范围,而不是其他,阀的流量特性是最有可能错了。
-如果一个系统有很多的管道,用平等的比例阀。
-如果系统有非常小的管道,使用线性阀。
-操作尺寸的60%左右至80%,打开所需的最大流量,而不是远小于20%,在所需的最小流量的控制阀,是将得到最好的控制。
* 适当大小的全球,段球和高性能蝶阀通常两种尺寸较小的比线。
* 适当大小的截止阀通常是尺寸小于行。
-大多数人认为使用一个控制阀,不到半线尺寸或大于行大小管道的做法差。

上海川沪阀门是一家专业生产电动调节阀气动调节阀电动球阀气动球阀电动蝶阀气动蝶阀的厂家。
