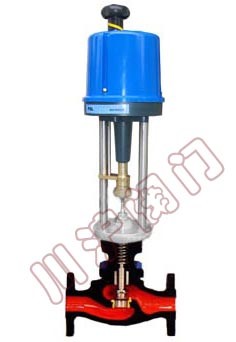

KHLS小口径电动单座调节阀 | KHLS小口径电动单座调节阀 结构图 |
川沪牌KHLS小口径电动单座调节阀结构紧凑,流道呈S流线型,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用PSL、3610、3810等电动执行机构,其结构紧凑、输出力大、产品符合GB/T13927-92的标准。
型 式:直通单座铸造球型阀
公称通径:20、25、40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW
材 料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上 阀 盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填 料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料
阀内组件
阀芯型式:单座柱塞型阀芯

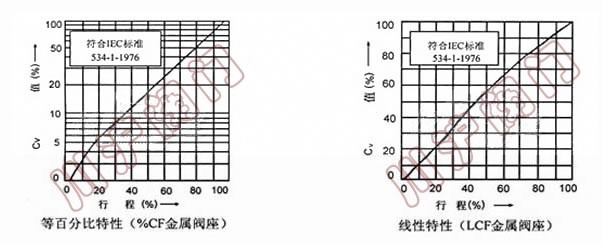

流量特性:金属阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图
Cv值从0.04~14的高精度流量特性符合IEC534-2标准

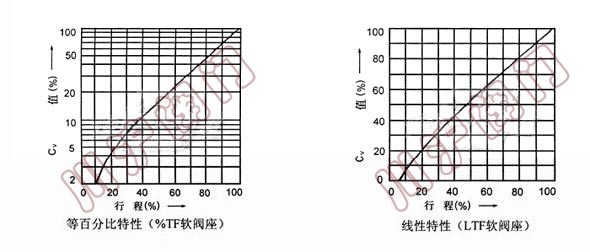

软 阀 座:等百分比特性(%)和线性特性(L),参考流量特性曲线图

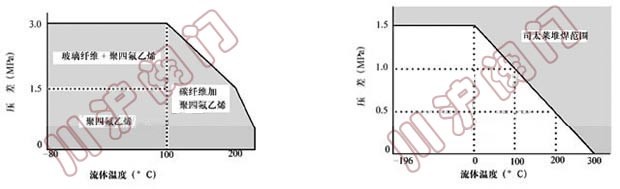

注:关于聚四氟乙烯阀座的工作温度和压差,参考流量特性曲线图
材 料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
型 式:DKZ系列电动执行机构;361L系列电子式电动执行机构;RS系列电动执行机构;PSL系列电子式电动执行机构
输入信号:DKZ执行机构:Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻 250Ω) 361L执行机构:4~20mA·DC或1~5V(输入电阻250Ω) RS执行机构:0~10mA·DC、4~20mA·DC PSL执行机构:4~20mA·DC
电源电压
DKZ执行机构:220V,50Hz。
361L执行机构:220V,50/60Hz。
RS执行机构:单相控制220V·AC±5%;三相控制380V±5%。
PSL执行机构:单相控制220V,50Hz
手动机构:DKZ执行机构:手轮;361L执行机构:离合式;RS执行机 构:手轮;PSL执行机构:手轮
环境温度:-20~+60℃
阀作用型式:电关式或电开式
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回 差:气动带定位器:小于全行程的1%,不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
电动配DKZ执行机构为1.5%;配361L执行机构为2%;配RS执行机构为1%;配PSL执行机构为1%
基本误差:气动带定位器:小于全行程的±1%, 不带定位器:小于全行程的±5%
电动执行器配DKZ执行机构为±2.5%;配361L执行机构为±2%;配RS执行机构为±1%;配PSL执行机构为±1%
注:采用标准的V型聚四氟乙烯填料
可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
阀芯型式 | 阀座和流量特性 | 额定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
柱塞阀芯 | 金属阀座 | 等百分比(%) | 14.3mm | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
线性(L) | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
软阀座 | 等百分比(%) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
线性(L) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
公称通径 | 20 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
注:1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准。
法兰距(mm)
公称通径 | L | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 | JIS 16K RF | ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 沟槽型嵌入型 | JIS 30K沟槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
20 | 184 | 190 | 194 | 206 | - | 206 | 206 | 198 | 208 | 203 | 206 |
25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
注:法兰距符合IEC534的标准。

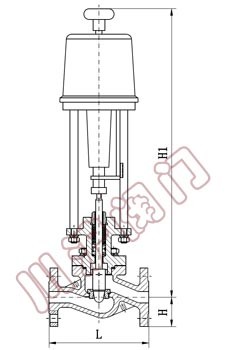

外形尺寸(mm)
H1 | D | H | |||
---|---|---|---|---|---|
常温型P | 伸长Ⅰ型E1 | 伸长Ⅱ型E2I | 伸长Ⅱ型E2W | ||
375 | 525 | 685 | 900 | 218 | 40 |
450 | 600 | 760 | 975 | 267 | 40 |
