精小型电动调节蝶阀
|
|

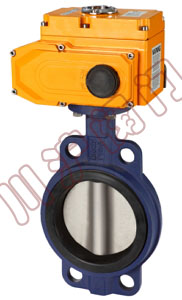

精小型电动调节蝶阀 |

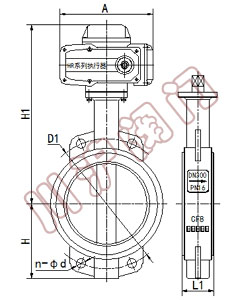

精小型电动调节蝶阀 结构图 |
一、精小型电动调节蝶阀 概述
精小型电动调节蝶阀是有CHV精小型电动执行机构和蝶阀阀体组成,其中,CHV电动执行机构为调节型,输入输出信号4-20mA或1-5V DC进行控制。蝶阀阀体可以根据阀门使用现场的工况来进行选型,对于温度要求不高和介质要求不严的场合,可以选用对夹式软密封蝶阀、法兰式软密封蝶阀。如果是温度比较高的场合,已经超过了橡胶的耐温点,或者阀门压力需要在1.6MPa和2.5MPa的耐压范围中,可以选用三偏心硬密封蝶阀。精小型电动调节蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。
二、精小型电动调节蝶阀 特点
1.智能调节(4~20mA模拟量信号或1-5V 控制)
2.结构紧凑,所需安装空间小。
3.蝶阀阀体多样化选择,可定制性强。
4.整体重量小,安装轻便。
三、精小型电动调节蝶阀 执行机构
执行器类别 |
CH系列执行器参数 |
HQ系列执行器参数 |
电源电压 |
标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
输出力矩 |
50N·M~2000N·M |
50N·M~3000N·M |
动作范围 |
0~90° 0~360° |
0~90°、0°~270°可选 |
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) |
动作时间 |
15秒/30秒/60秒 |
18S~112S |
保护装置 |
过热保护 |
内置过热保护、过载保护 |
环境温度 |
-30°~60° |
-20℃~+70℃ |
手动操作 |
同附带手柄操作 |
机械离合机构,配手轮操作 |
机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
防爆等级 |
无防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
驱动电机 |
8W/E |
鼠笼式异步电机 |
进线接口 |
PE1/2〞进线线锁 |
2个 PF 3/4" |
壳体材料 |
铝合金 |
钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 |
干粉,环氧聚酯,具有超强防腐功能 |
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
四、精小型电动调节蝶阀 主要技术参数
公称通径DN(mm) |
50~1200 |
公称压力 |
PN0.6、1.0、1.6、2.5MPa |
连接形式 |
对夹式、法兰式 |
阀板形式 |
垂直板式 |
流量特性 |
近似快开型 |
动作范围 |
0~90° |
泄露量 |
按GB/T4213-92,为Kv值的10-4,软密封:零泄漏 |
基本误差 |
±2.5% |
回差 |
±2.5% |
死区 |
1% (可调) |
可调范围 |
50:1 |
配置执行机构 |
选配PSQ、HQ、361RS、CHV等系列角行程电动执行机构 |
控制方式 |
智能调节(4~20mA模拟量信号控制) |
五、精小型电动调节蝶阀 性能规范
公称通径 |
DN(mm) |
50~1600 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 |
气密封试验 |
0.6 |
0.6 |
0.6 |
适用温度 |
≤150℃ |
适用介质 |
具有腐蚀性介质 |
六、精小型电动调节蝶阀 产品尺寸参数 (单位:mm)
公称通经(DN) |
主要尺寸 |
L |
L1/L2 |
H |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
硬密封 |
软密封 |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
50 |
108 |
43 |
112 |
63 |
530 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
46 |
115 |
70 |
530 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
80 |
114 |
46 |
120 |
83 |
565 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
127 |
52 |
138 |
105 |
600 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
125 |
140 |
56 |
164 |
115 |
640 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
150 |
140 |
56 |
175 |
137 |
705 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
200 |
152 |
60 |
200 |
164 |
775 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
250 |
165 |
68 |
243 |
206 |
945 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
300 |
178 |
78 |
250 |
230 |
1070 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
350 |
190 |
78 |
280 |
248 |
1140 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
400 |
216 |
102 |
305 |
289 |
1210 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
450 |
222 |
114 |
350 |
320 |
1335 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
500 |
229 |
127 |
380 |
343 |
1415 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
600 |
267 |
154 |
445 |
413 |
1605 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
700 |
292 |
165 |
480 |
478 |
1844 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
800 |
318 |
190 |
530 |
525 |
2040 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
900 |
330 |
203 |
580 |
585 |
2255 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
1000 |
410 |
216 |
650 |
640 |
2380 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
1200 |
470 |
254 |
760 |
755 |
2640 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
