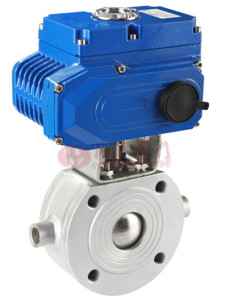

电动对夹保温球阀

一、电动对夹保温球阀概述

上海川沪阀门有限公司设计、研发的电动对夹保温球阀主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。具有结构紧凑、体积小、重量轻、密封性能好、启闭灵活、安装方便等特点。电动对夹保温球阀也称电动对夹夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
电动对夹保温球阀型号：CHBQ971F、CHBQ971PPL

二、电动对夹保温球阀技术参数

公称压力或压力级		产品型号
PN1.0MPa		CHBQ971F-10C	CHBQ971F-10P	CHBQ971F-10P8	CHBQ971F-10P3	CHBQ971F-10R	CHBQ971F-10R8	CHBQ971F-10R3
PN1.6MPa		CHBQ971F-16C	CHBQ971F-16P	CHBQ971F-16P8	CHBQ971F-16P3	CHBQ971F-16R	CHBQ971F-16R8	CHBQ971F-16R3
PN2.5MPa		CHBQ971F-25	CHBQ971F-25P	CHBQ971F-25P8	CHBQ971F-25P3	CHBQ971F-25R	CHBQ971F-16R8	CHBQ971F-25R3
CLASS150		CHBQ971F-150(LB)C	CHBQ971F-150(LB)P	CHBQ971F-150(LB)P8	CHBQ971F-150(LB)P3	CHBQ971F-150(LB)R	CHBQ971F-150(LB)R8	CHBQ971F-150(LB)R3
10K		CHBQ971F-10(K)C	CHBQ971F-10(K)P	CHBQ971F-10(K)P8	CHBQ971F-10(K)P3	CHBQ971F-10(K)R	CHBQ971F-10(K)R8	CHBQ971F-10(K)R3
主要零件材料	阀体	WCB	ZGlCr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF8M(316L)
	球体、阀杆	2Crl3	lCr18Ni9Ti	0Cr18Ni9(304)	0Cr18Ni9(304L)	1Cr18Ni2Mo2(316)	0Cr17Ni2Mo2(316)	0Cr17Ni2Mo2(316L)
	密封圈	聚四氟乙烯　　　对位聚苯
	填料、垫圈	V型聚四氟乙烯　　柔性石墨环　　聚四氟乙烯片　　柔性石墨复合垫
适用工况	适用介质	重油、胶类等	硝酸腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质
适用工况	适用温度	-28-300℃
配管法兰		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

三、电动对夹保温球阀执行器参数

执行器类别	CHV系列执行器参数	CHQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

四、电动对夹保温球阀性能规范

设计标准	ASME B 16.34 GB/T12224
结构长度	ASME B 16.10 GB/T12221
连接法兰	ASME B 16.5、JB/T 79
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质

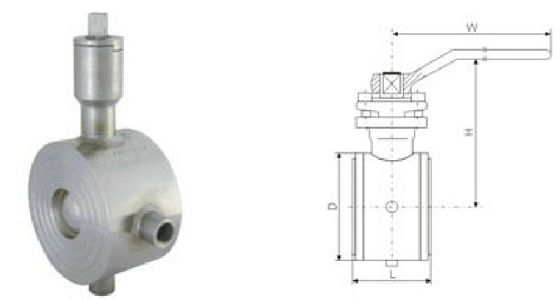

五、电动对夹保温球阀结构图

六、电动对夹保温球阀安装尺寸

公称通径(DN)		产品型号
公称通径(DN)		L	D					W	H	Z-G
(mm)	(in)	L	1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手动	手动
15	1/2”	40	53	53	53	47	58	130	80	3/8
20	3/4”	45	63	63	63	57	63	170	80	3/8
25	1”	50	73	73	73	66	74	170	100	3/8
32	1 1/4”	60	84	84	84	75	84	200	110	1/2
40	1 1/2”	70	94	94	94	85	89	250	120	1/2
50	2”	80	109	109	109	103	104	250	130	1/2
65	2 1/2”	110	129	129	129	122	124	350	140	1/2
80	3”	120	144	144	144	135	134	350	150	1/2
100	4”	140	164	164	170	173	159	420	180	1/2
