川沪首页 >> 产品展示 >> 电动球阀 >> 电动超薄球阀

电动超薄球阀|电动不锈钢超薄球阀


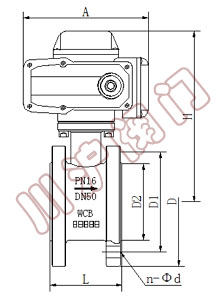

电动超薄球阀	电动超薄球阀结构图

一、电动超薄球阀概述

电动超薄球阀是有电动角行程执行机构和超薄球阀组成。电动执行机构可以是开关型和调节型，电动超薄球阀输入输出信号4-20mA。超薄球阀，阀体材质根据客户使用工况选型，阀体材质可以是铸钢和不锈钢材质。电动超薄球阀具有结构紧凑，重量轻，电动执行机构精小，性能稳定等特点。电动超薄球阀根据不同的参数，选型不同，可以是电动铸钢超薄球阀、电动不锈钢超薄球阀、电动开关型超薄球阀、电动调节型超薄球阀等。

二、电动超薄球阀技术参数

公称通径	DN10～150mm
公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
流量特性	快开特性
可调范围	DN10-80	DN100-150
可调范围	250:1	350:1
阀体形式	整体式锻造、整体式铸造
连接形式	超薄法兰式、对夹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
基本误差	±1%
死区	≤1%
回差	≤1%
适用温度	密封面
适用温度	PTFE≤180℃、PPL≤300℃、硬密封≤450℃
执行机构	可另配CH、CHV、HQ、361RS等系列电子式电动执行机构

四、电动超薄球阀电动执行机构参数

执行器类别	CH系列执行器参数	HQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

五、电动超薄球阀阀门性能规范

公称通径DN(mm)		DN15-150
公称压力	PN(MPa)	1.6	2.5	4.0	6.4
试验压力	强度试验	15.0	24.0	37.5	48.0
	密封试验	11.0	17.6	27.5	35.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

六、电动超薄球阀外形尺寸数据表

公称通径DN(mm)	L	D	D1	D2	n-Φd	H（配CH）	H（配HQ）	A（配CH）	A（配HQ）
15	35	95	65	45	4-M12	291	350	155.2	150
20	38	105	75	55	4-M12	296	360	155.2	150
25	42	115	85	65	4-M12	301	365	155.2	150
32	50	135	100	78	4-M16	311	380	195	180
40	60	145	110	85	4-M16	318	400	195	180
50	70	160	125	100	4-M16	326	420	234	200
65	95	180	145	120	4-M16	336	430	234	200
80	118	195	160	135	8-M16	363	470	271	220
100	140	215	180	155	8-M16	383	480	325	230
125	175	245	210	185	8-M16	403	510	414	230
150	210	280	240	210	8-M16	418	510	420	230
