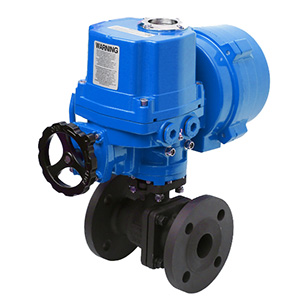

一、电动防爆调节球阀概述

电动防爆调节球阀是由防爆电动执行机构（默认防爆等级为ExdII BT4，其他的防爆等级需要定制）和球阀阀体（球阀、高平台球阀）组成。调节型球阀，控制信号4-20mA，反馈信号4-20mA。电装上带手轮。
电动防爆调节球阀产品特点:
1.防爆型电动球阀流体阻力小，是所有阀类中流体阻力小的一种，以 AC220V、AC380V或DC24V 电源电压动作力，接收（4-20mA或1-5VDC）电流信号或电压信号，即可控制运转、以角行程输出的扭矩转动球阀0-90°，就能完成启闭动作或调节动作。
2.全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示，手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度，实现比例调节动作。
3.球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏量的场合。

二、电动防爆调节球阀技术参数

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允许压差(MPa)	≤公称压力
动作范围	0～90°
阀体形式	二段分体式铸造阀体
阀盖形式	整体式
压盖型式	螺栓压紧式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式	法兰式、螺纹式(适用于1/2"～2")
阀芯形式	三通球型阀芯
流量特性	近似快开特性
泄露量Q	软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%
配置执行器型号	HQ电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

四、电动防爆调节球阀电动执行机构参数

执行器类别	HQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～3000N·M
动作范围	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	18S～112S
保护装置	内置过热保护、过载保护
环境温度	-20℃～+70℃
手动操作	机械离合机构，配手轮操作
机械限位	2个外部调整螺栓
防护等级	IP65、IP67、可定制IP68
防爆等级	ExdⅡ BT4,ExdⅡ CT6
位置测量	电位计、比例控制单元
驱动电机	鼠笼式异步电机
进线接口	2个 PF 3/4"
壳体材料	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

五、电动防爆调节球阀阀门性能规范

试验压力(Mpa)	公称压力(Mpa)					压力级(class)			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

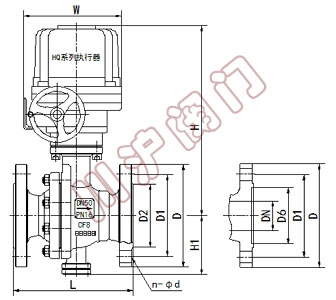

六、电动防爆调节球阀外形尺寸数据表

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H
H	配HQ	360	370	380	392	392	415	425	445	490	510	530	560	635	670
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
PN4.0MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	375	450	515
D1		65	75	85	100	110	125	145	160	190	220	250	320	385	450
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30	12-22	16-33
PN6.4MPa法兰连接尺寸
D		105	130	140	155	170	180	205	215	250	295	345	415	470	530
D1		75	90	100	110	125	135	160	170	200	240	280	345	400	460
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36	12-36	16-36
