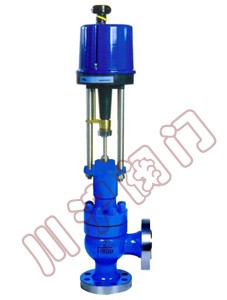

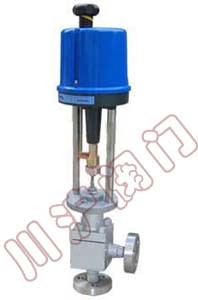

ZDSJ电动角型调节阀(铸钢) | ZDSJ电动高压角型调节阀(锻钢) |
电动角型调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小,特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。
1 | 阀体 | WCB | CF8 | CF8M | CF3M | |
---|---|---|---|---|---|---|
2 | 阀座 | 304 | 304 | 316 | 316L | |
3 | 阀芯 | 304 | 304 | 316 | 316L | |
4 | 导向套 | WCB | CF8 | CF8M | CF3M | |
5 | 阀盖 | WCB | CF8 | CF8M | CF3M | |
6 | 阀杆 | 304 | 304 | 316 | 316L | |
7 | 填料 | PTFE/柔性石墨 | ||||
8 | 弹簧 | 65Mn | 304 | 316 | 316L | |
9 | 螺母 | 304 | 304 | 316 | 316L |
注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
额定流量系数K | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
允许压差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 | ||
基本误差 | ±2.5 | ||||||||||||
回差 % | 2.5 | ||||||||||||
死区 % | 1.0 | ||||||||||||
始终点偏差 % | ±2.5 | ||||||||||||
额定行程偏差 % | 2.5 | ||||||||||||
允许泄漏量Q | Kv值的0.1% | ||||||||||||
可调范围 | 30:1 | ||||||||||||
配用执 行机构 |
PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | ||||||
3810L | 381LSA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | |||||||
适用温度 | 常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
1、电动执行机构主要性能参数
型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
---|---|---|---|---|---|---|---|
PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
201 | 381LSA-08 381LXA-08 |
1000 | 800 800 |
0.25 | 4.2 4.2 |
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:IP67 带手轮 |
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄 |
202 | 381LSA-20 381LXA-20 |
2000 | 2000 2000 |
0.50 | 2.1 2.1 |
||
204 | 381LSB-30 381LXB-30 |
4500 | 3000 3000 |
0.50 | 3.5 3.5 |
||
208 | 381LSB-50 381LXB-50 |
8000 | 5000 5000 |
1.00 | 1.7 1.7 |
||
312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
2、主要性能指标
项目 | 指标值 | ||
---|---|---|---|
基本误差% | 配3810L±2.5; 带定位器 ±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点 | ±2.5 |
终点 | ±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
可调范围 | 30:1 | ||
额定行程偏差% | 2.5 | ||
泄量量L/H | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
3、允许压差
公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
执行机构 | 允许压差△P(MPa) | ||||||||||||||||
配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
PSL204 | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | |||||||||||
PSL208 | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | |||||||||||
PSL320 | ?1.26 | 0.87 | 0.49 | 0.32 | 0.22 | ||||||||||||
配361L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
381LSB-50 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | |||||||||||
381LSC-65 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | ||||||||||||
381LSC-99 | 0.63 | 0.44 | 0.25 | 0.16 | 0.11 |
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或大工作压差超出列表范围,请与我们联系,采取适当方法可解决

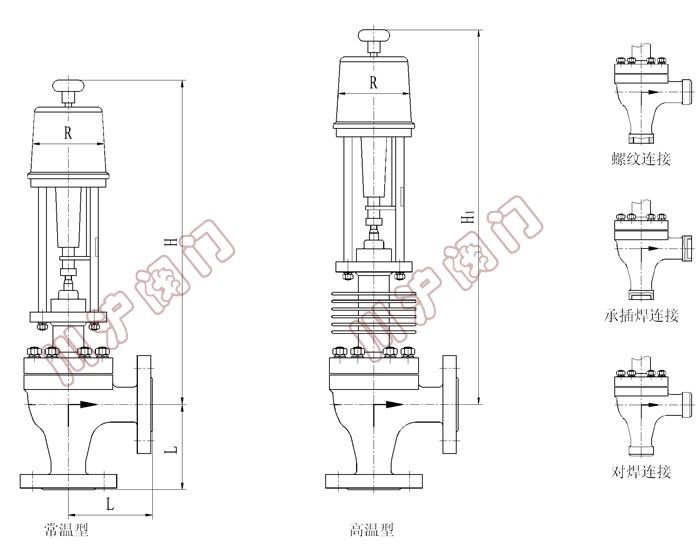

公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 |
PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 | |
PN64、100 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | 115 | 115 | |
H | PN16/25 | 349 | 350 | 358 | 378 | 393 | 494 | 503 | 521 | 634 | 696 | 715 | 840 | 915 |
PN40 | 349 | 350 | 358 | 378 | 393 | 494 | 503 | 521 | 634 | 696 | 715 | 840 | 915 | |
PN64/100 | 355 | 358 | 365 | 384 | 400 | 502 | 512 | 530 | 641 | 705 | 724 | 860 | 934 | |
H1 | PN16/25 | 444 | 445 | 458 | 478 | 492 | 594 | 628 | 646 | 759 | 846 | 915 | 974 | 1025 |
PN40 | 444 | 445 | 458 | 478 | 492 | 594 | 628 | 646 | 759 | 846 | 915 | 974 | 1025 | |
PN64/100 | 450 | 450 | 465 | 485 | 500 | 602 | 635 | 655 | 768 | 855 | 935 | 988 | 1050 | |
R | 201 | 202 | 204 | 208、210 | 210、316 | 320 | ||||||||
压力等级 | GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K |
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
