ZRSL电动笼式单座调节阀(配3810执行器) | ZDSL电动笼式单座调节阀(配PS执行器) |
电动笼式单座调节阀是一种压力平衡调节阀,采 用笼式套筒导向、单座密封结构,配用多弹簧执行机构或者 电动执行机构,流道呈S流线型,选用进口密封环。整体具 有工作平稳、允许压差大、流量特性精确噪音低等特点。特 别适用于允许压差小、阀前后压差较大的工作场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级; 流量特性有直线、等百分比。多种规格可供选择
1 | 阀体 | WCB | CF8 | CF8M | CF3M | |
---|---|---|---|---|---|---|
2 | 阀座 | 304 | 304 | 316 | 316L | |
3 | 阀芯 | 304 | 304 | 316 | 316L | |
4 | 导向套 | WCB | CF8 | CF8M | CF3M | |
5 | 阀盖 | WCB | CF8 | CF8M | CF3M | |
6 | 阀杆 | 304 | 304 | 316 | 316L | |
7 | 填料 | PTFE/柔性石墨 | ||||
8 | 弹簧 | 65Mn | 304 | 316 | 316L | |
9 | 螺母 | 304 | 304 | 316 | 316L |
注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数 (KV) |
直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百 分比 |
6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
额定行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
公称压力PN(MPa) | 1.6 2.5 4.0 6.4 10.0 | |||||||||||||
执行机构型号 | PSL | 201/202 | 204 | 208 | 312 | 320 | ||||||||
3810L | 3810LSA-08 | 3810LSA-20 | 3810LSB-30 | 3810LSB-50 | 3810LSC-65 | |||||||||
固有流量特性 | 直线、等百分比 | |||||||||||||
固有可调比 | 30:1 | |||||||||||||
工作温度t(℃) | 普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450 | |||||||||||||
输入信号 | 0-10mADC、4-20mADC、220VAC(开关信号) | |||||||||||||
电源电压 | 220VAC 50Hz |
1、电动执行机构主要性能参数
型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
---|---|---|---|---|---|---|---|
PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
201 | 381LSA-08 381LXA-08 |
1000 | 800 800 |
0.25 | 4.2 4.2 |
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:IP67 带手轮 |
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄 |
202 | 381LSA-20 381LXA-20 |
2000 | 2000 2000 |
0.50 | 2.1 2.1 |
||
204 | 381LSB-30 381LXB-30 |
4500 | 3000 3000 |
0.50 | 3.5 3.5 |
||
208 | 381LSB-50 381LXB-50 |
8000 | 5000 5000 |
1.00 | 1.7 1.7 |
||
312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
2、主要性能指标
项目 | 指标值 | ||
---|---|---|---|
基本误差% | 配3610L±2.5; 带定位器 ±1.0 | ||
回差% | 配361L ±2.0; 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点 | ±2.5 |
终点 | ±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
可调范围 | 30:1 | ||
额定行程偏差% | 2.5 | ||
泄量量L/H | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
3、、允许压差
公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
执行机构 | 允许压差△P(MPa) | ||||||||||||||||
配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
PSL204 | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | |||||||||||
PSL208 | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | |||||||||||
PSL320 | 1.26 | 0.87 | 0.49 | 0.32 | 0.22 | ||||||||||||
配361L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
381LSB-50 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | |||||||||||
381LSC-65 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | ||||||||||||
381LSC-99 | 0.63 | 0.44 | 0.25 | 0.16 | 0.11 |
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或大工作压差超出列表范围,请与我们联系,采取适当方法可解决

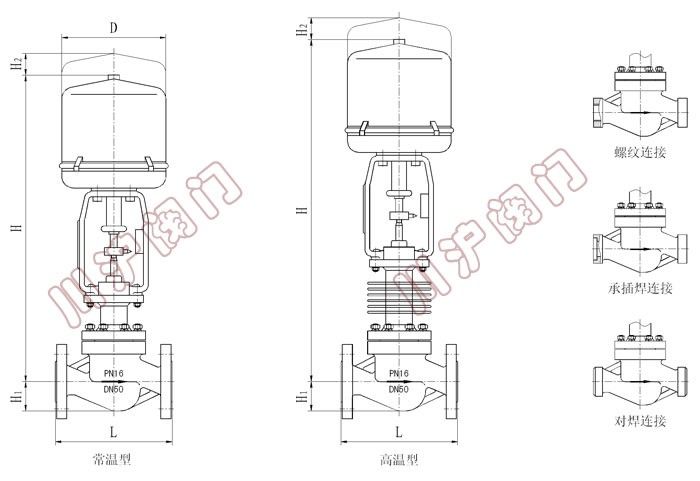

公称通径(DN) |
20 |
25 |
32 | 40 | 50 | 65 | 80 |
100 | 125 | 150 | 200 | 250 |
300 |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
结构长度 |
PN16/25 |
185 |
200 |
205 | 222 | 250 | 276 | 298 |
350 | 410 | 451 | 600 | 670 |
735 |
PN40 |
190 |
205 |
210 | 230 | 255 | 285 | 310 |
355 | 425 | 460 | 615 | 685 |
750 |
|
PN64、100 |
200 |
210 |
220 | 251 | 286 | 311 | 337 |
394 | 440 | 475 | 630 | 700 |
765 |
|
常温型 |
PN16/25 |
699 |
711 |
728 | 728 | 731 | 827 | 839 |
857 | 895 | 1140 | 1160 | 1305 |
1512 |
PN40 |
679 |
721 |
738 | 738 | 741 | 837 | 849 |
867 | 905 | 1150 | 1180 | 1335 |
1565 |
|
PN64/100 |
682 |
733 |
750 | 750 | 753 | 849 | 861 |
879 | 917 | 1180 | 1240 | 1385 |
1605 |
|
高温型 |
PN16/25 |
849 |
861 |
893 | 893 | 901 | 975 | 1024 |
1067 | 1250 | 1400 | 1420 | 1513 |
1670 |
PN40 |
859 |
871 |
903 | 903 | 911 | 985 | 1034 |
1077 | 1260 | 1415 | 1440 | 1545 |
1690 |
|
PN64/100 |
875 |
885 |
915 | 915 | 923 | 997 | 1055 |
1095 | 1280 | 1450 | 1465 | 1575 |
1720 |
|
H1 |
PN16/25 |
53 |
58 |
68 | 73 | 80 | 90 | 98 |
108 | 123 | 140 | 168 | 203 |
230 |
PN40 |
53 |
58 |
68 | 73 | 80 | 90 | 98 |
115 | 135 | 150 | 188 | 223 |
255 |
|
PN64/100 |
63 |
68 |
75 | 83 | 88 | 100 | 105 |
125 | 148 | 170 | 203 | 235 |
265 |
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
