电动水封闸阀

电动水封闸阀 电动水封闸阀 (内部结构图)
电动水封闸阀 电动水封闸阀 (内部结构图)

■ 产品概述

川沪公司生产的电动水封闸阀适用于公称压力100MPa,工作温度425℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用。电动水封闸阀尤其适用于火电厂汽机真空冷凝系统。

■ 产品特点

1、本产品的阀盖填料室具有水密封结构,当接口通入压力O.6~1 MPa的水时,可使系统与大气隔离,保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封,启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调节流量。
5、阀门连接方式有法兰和焊接两种,驱动方式为电动。

■ 技术标准

执行标准 设计制造 结构长度 法兰面尺寸 试验-检验
GB/T12234-89 GB/T12221-89 JB79 GB/T9113 JB/T9092-99 GB/T13927-92

■ 主要性能规范

性能试验 公称压力 (MPa)
壳体强度试验 1.0 1.6 2.5 4.0 6.4 10.0
密封试验 1.5 2.4 3.8 6.0 9.6 15.0
上密封试验 1.1 1.8 2.8 4.4 7.0 11.0
气密封试验 1.1 1.8 2.8 4.4 7.0 11.0
产品类型 适用温度(℃) 适用介质
碳钢型 425 水、蒸汽、油品、非腐蚀性气体
合金型 540

■ 主要零件材料

1 阀体 WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
2 闸板 WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
3 垫片 聚四氟乙烯、金属石墨缠绕垫片
4 阀盖 WCB/25、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
5 填料 聚四氟乙烯、柔性石墨、浸油石棉盘根
6 填料压盖 25、2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
7 阀杆 2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
8 支架 HT200、WCB、1Cr18Ni9Ti
9 电动执行器 壳体(HT200、WCB)

■ 主要外形及连接尺寸

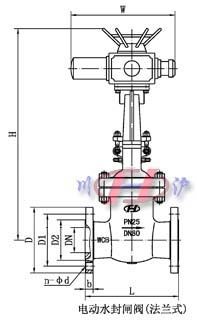

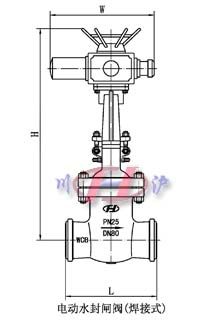

电动水封闸阀(法兰式) 电动水封闸阀(焊接式)
公称通径DN L D D1 D2 b n-φd H 电装(W)
50 250 175 135 105 26 4-φ23 622 DZWl0
65 280 200 160 130 28 8-φ23 714 DZW15
80 310 210 170 140 30 8-φ23 765 DZW20I
100 350 250 200 168 32 8-φ25 840 DZW20l
125 400 295 240 202 36 8-φ30 852 DZW30
150 450 340 280 240 38 8-φ34 875 DZW30
200 550 405 345 300 44 12-φ34 1195 DZW45
250 650 470 400 352 48 12-φ41 1225 DZW60
300 750 530 460 412 54 16-φ41 1393 DZW90
350 850 595 525 475 60 16-φ41 1507 DZWl20I
400 950 670 585 525 66 16-φ48 2075 DZWl80
注:以上参数均以国标PN4.0MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
