排气阀的选择

排气阀的选择全面介绍了排气阀在管道安装过程中遇到的问题和解决方案。以下内容包含了三个方面：选择合适的排气阀须考虑的因素、排气阀选型过程中应注意的问题和排气阀选型。上海川沪阀门生产的单口排气阀、双口排气阀、复合式排气阀、微量排气阀均适合不同场合的使用。

（1）选择合适的排气阀须考虑的因素

①排气量排气量小，往往停水后很久才能恢复原来的供水能力；排气量大则在极短时间内恢复至正常供水能力。

②空气关闭压力表示排气阀排气能力的上限。

排气阀的排气能力不仅与阀的口径有关，也与阀内外气体压差有关。

在正常情况下，大阀启闭受到浮球上下位移的约束，浮球的位移受阀腔内液位控制。当大量气体快速集中排放时，浮球或阀板受气体冲击推力而关闭，影响排气的正常进行。出现这一现象时的气流压力称为阀的空气关闭压力，当阀板在浮球推动下顶住了阀孔，气流瞬时中断，阀板又会重新下落，气流又会形成，阀板再次关闭，系统出现振荡关闭现象。为避免由于空气关闭压力而产生的不良影响，配置排气阀时应选择适当的阀门通径，保证在阀的安装位置段大排气量时所对应的排气压力应低于空气关闭压力值。

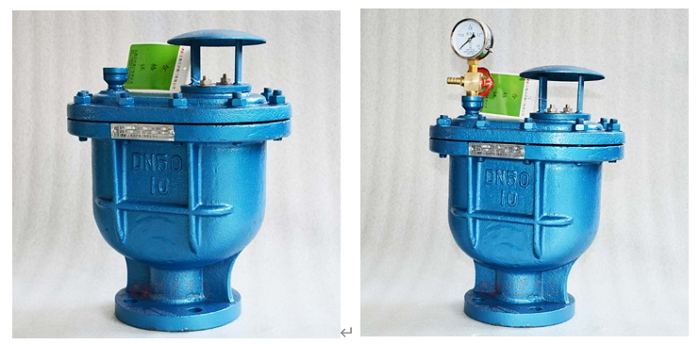

铸铁排气阀

以上所述为选择合适的排气阀重要的一点。因为如果空气关闭压力过低时，往往空气尚未开始排放，排气阀内部浮球已被空气浮起，关闭排气孔。一般良好的排气阀其空气关闭压力能达到0.017MPa，已有足够能力将管内空气迅速排放完毕，因此一般空气压力在阀体内大于0.015MPa时，空气速度已达到大流速（90m/s），

③水关闭压力范围部分排气阀装置设于管道高点，由于此点管中水压有时很低，部分排气阀需要水压高于0.015MPa才能完全关闭，若低于此压力则会产生漏水现象，因此水关闭压力范围越大越好，一般0.012~1.0MPa是常用的范围。

④排气阀参数选择排气阀时，一定要向厂家提供管道直径、大工作压力、大流量等参数。根据这些参数，确定排气阀的直径，排气孔的孔径，以保证正常情况下，清洁水中含有约2%的溶解空气能够在不断释放中被排除。

（2）排气阀选型过程中应注意的问题

①排气阀的位置选择比直径选择更重要。

②对于长距离管线，较理想的排气方法是在较短的距离内（一般为500~1000m）安装数量较多，直径较小的排气阀，而不是安装直径较大但数量少，间隔长的排气阀。

③多数情况下，要求安装小容量自动排气、大容量系统充水排气和系统排空真空破坏三功能组阀，复合式排气阀。

④当管道两侧有不同坡度时，按条件苛刻的坡度确定排气阀的尺寸。

⑥如果选用不带缓闭的排气阀，好在一处安装一大一小两个排气阀。如果选用带有缓闭的排气阀，仅在管顶处安装一个即可。多起伏的管道，应在各高点处安装排气阀。

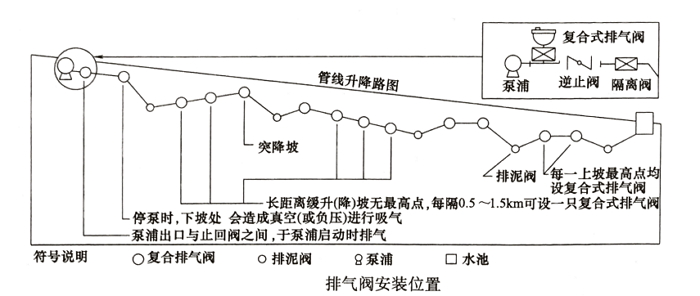

排气阀安装位置

（3）排气阀选型

①排气阀类型选择工程设计中，应根据具体的现场情况选用各种类型的排气阀，对局部高点需安装复合式排气阀；对于长距离水平管段、长距离无折点下降管段宜安装复合式排气阀或微量排气阀；对于下降坡度变大点、上升坡度变小点宜选用微量排气阀；当需要真空保护时，应选用复合式排气阀；对于长距离无折点上升管段可选用复合式排气阀。

②排气阀直径选择微量排气阀由于适用范围较小，可直接选用，一般管径为DN20、DN25；由于复合式排气阀是微量排气阀和高速排气/吸气阀的组合，因此复合式排气阀与高速排气/吸气阀直径选择的标准是一样的。

③根据性能曲线图选择由于高速排气/吸气阀用于充水时排除空气和放空时吸气，因此应综合考虑在管道充水时排除的空气量（排气量）和管道排水放空或爆管保护时吸入的空气量（吸气量），既计算充水时的排气口直径，又计算排空时的吸气口直径，选择其中较大的口径作为排气/吸气阀直径。

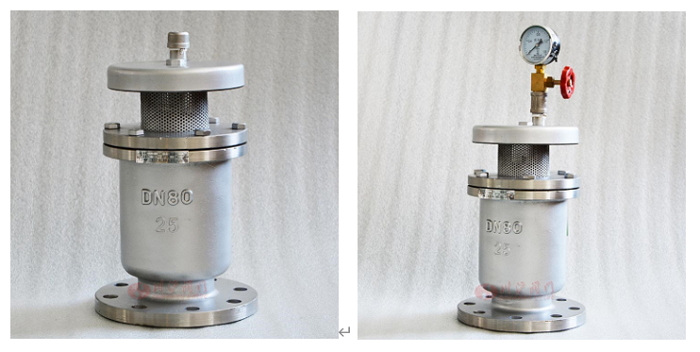

不锈钢排气阀

④根据工程需求合理选型目前，欧美国家研发的排气阀品种较多，排气阀口径也发展到DN400，可以满足不同形式的管道工程需求。

美国国家标准协会和给水工程协会于1996年制定了《供水用排气阀、空气/真空阀和组合式排气阀》（ANSI/AWWAC512），对排气阀产品的规范产生了积极的影响。该标准根据工作条件和阀的功能，把排气阀划分为高压微量排气阀（小孔口阀）和低压高速排（进）气阀（大孔口阀）两类，在此基础上定义了三种基本阀型，从而理清了有关排气阀选用的基本的概念。上述定义是针对起初的浮球式排气阀的，该组合式阀系将小口径高压阀通过螺栓孔附着在较大体积的低压阀上。后来，以色列AIRI公司发明了卷帘式高压排气阀，使排气量扩大了约十倍，但形式上依然采用附着式。近新推出的双浮体式排气阀，其控制高低压排气的大小两个浮体设在同一个阀腔内，从结构上将高、低压排进气功能融合到了一起，从而颠覆了“三种阀型”的概念，更方便于设计人员选择。
