气动套筒调节阀图片

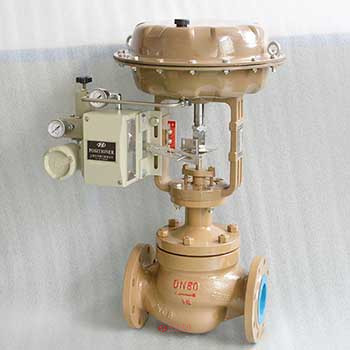

上图展示的是我司生产气动套筒调节阀图片（碳钢材质）和气动套筒调节阀带手动图片，其中带手轮操作的气动调节阀，可以在断气后，实现手动对管道介质流量大小的调节或者关闭和打开阀门，实现了不间断工作的特点，气动套筒调节阀是由单座调节阀和薄膜式气动执行器组成，气动薄膜执行器带唐欢复位功能，有常开和常闭之分，根据不同的现场技术要求选配阀门定位器，国产常规定位器有HEP-15、HEP-17PTM型、YT-1000L型定位器，进口定位器有西门子定位器6DR50410-0EG00-0AA0、山武定位器AVP-100、AVP-300、YTC-1000L等智能型定位器，接收4-20mA控制信号，或带HART协议等，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动套筒调节阀广泛使用控制气体、液体、蒸汽等介质。特别适用于流量大、压差大、泄漏量要求不高的场合

气动套筒调节阀 技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 平衡式阀芯(套筒导向)
流量特性 直线性、等百分比

气动套筒调节阀 零部件参数
零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L

气动套筒调节阀 性能参数
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

有关气动套筒调节阀流量系数和性能指标，请参考我司网站气动套筒调节阀介绍
