加长型气动焊接球阀|加长焊接气动高压球阀

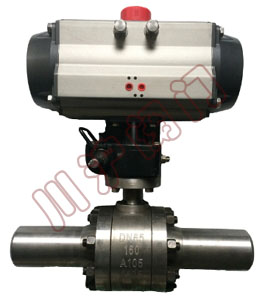

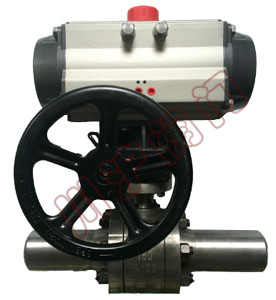

加长型气动焊接球阀	加长型气动焊接球阀 带手轮

一、加长型气动焊接球阀 概述

加长型气动焊接球阀，是由双作用（或单作用）气动执行机构和高压焊接阀体组成，其中焊接球阀为订做产品，可以根据客户需求，加长两端焊接管的长度。现场对阀门使用具体情况来选配附件，如手轮，电磁换向阀（ASCO电磁阀、亚德客电磁阀、4M310电磁阀等）空气过滤减压阀、阀位反馈（限位开关）、阀门定位器（YT-1000R阀门定位器、西门子阀门定位器）。根据客户提供的阀门的压力、口径、介质、介质的温度等一系列参数，来确认具体的球阀的选型，包含阀体的材质，阀门的密封件等。加长型气动焊接球阀连接方式有：法兰连接、螺纹连接、焊接等。
气动焊接球阀广泛应用于石油、化工、发电、造纸等各部门，以及人们日常生活中。

二、加长型气动焊接球阀 技术参数

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
阀体形式	整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
公称压力	PN16.0、25.0 MPa；ANSI 150、300、600、900LB
连接形式	法兰式、焊接式、螺纹式(适用于PN16MPa以内)
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式	O型球体阀芯
流量特性	近似快开特性
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	带定位器：小于全行程的±2%
可调范围	250：1
配置执行机构	GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制能、4～20mA模拟量信号控制

三、加长型气动焊接球阀 气动执行机构图片

AT型气动执行机构	AW型气动执行机构

四、加长型气动焊接球阀 执行机构技术参数

执行器型号	AT、AW系列单、双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、加长型气动焊接球阀 性能规范

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
试验压力	强度试验	15.0	24.0	37.5	48.0	63.0
	密封试验	11.0	17.6	27.5	35.2	46.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

六、加长型气动焊接球阀 结构尺寸

公称通径DN(mm)	DN15-300
加长型气动焊接球阀为订做产品，具体的结构尺寸以客户提供的参数为准。详细参数请联系川沪阀门技术部。销售热线：021-5186 3046
