气动法兰式调节球阀|VQ641F气动V型调节球阀

气动法兰式调节球阀	气动法兰式调节球阀 结构尺寸

一、气动法兰式调节球阀 概述

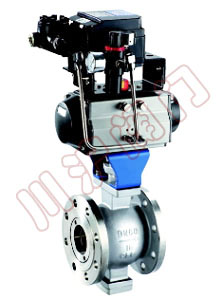

气动法兰式调节球阀是由单作用或者是双作用气动执行机构和法兰式V型调节球阀组成，并配有电气-阀门定位器，可以选配YT定位器和西门子智能定位器。通过定位器的控制信号4-20mA来实现阀门比例调节。球阀的阀芯设计成带有特殊形状的V型缺口，具有精确的截流物性和控制功能，适用于各种控制场合，结构紧凑，体积小等优点。
由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，所以气动法兰式调节球阀适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统中。

二、气动法兰式调节球阀 技术参数

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力	PN1.6、2.5、4.0、6.4MPa
强度试验	2.4～9.6MPa
密封试验	1.76～7.0MPa
流量特性	近似等百分比
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露 硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度）	8.5～30				36～60
可调节比	250:1						300:1
配置执行器	AT、AW系列单双作用气动执行器
控制方式	4～20mA

三、气动法兰式调节球阀 执行机构技术参数

执行器型号	AT、AW系列单、双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、气动法兰式调节球阀 性能规范

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
试验压力	强度试验	1.5	2.4	3.75	6.0	9.60
	密封试验	1.1	1.76	2.75	4.4	7.04
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

五、气动法兰式调节球阀 阀座选型

气动法兰式调节球阀 阀座选型

六、气动法兰式调节球阀 结构尺寸

公称通径 DN	L	L1	-H	H1	D	D1	D2	D3	C	f	n-Φd
25	62	159	260	87	115	85	65	38	16	2	4-Φ14
32	105	159	267	87	140	100	76	42	18	3	4-Φ18
40	114	211	292	87	150	110	84	50	18	3	4-Φ18
50	124	248	292	97	165	125	99	60	20	3	4-Φ18
65	145	269	327	112	185	145	118	75	20	3	4-Φ18
80	165	315	359	112	200	160	132	94	20	3	8-Φ18
100	194	345	359	122	220	180	156	110	22	3	8-Φ18
125	213	409	399	142	250	210	184	135	22	3	8-Φ18
150	229	438	461	165	285	240	211	165	24	3	8-Φ22
200	243	550	509	195	340	295	266	210	24	3	12-Φ22
250	297	633	603	237	405	355	319	260	26	3	12-Φ26
300	334	730	790	287	460	410	370	310	284	4	12-Φ26
350	414	1180	828	338	520	470	429	360	30	4	16-Φ26
