气动铸铁管夹阀
气动铸铁管夹阀

一、气动铸铁管夹阀 阀门概述

气动铸铁管夹阀是一种设计构思新颖、结构简单、工作可靠、应用面广的新型阀门。气动管夹阀由阀体、橡胶管和密封条三个部件组成。胶管由上下阀体保护,密封条承担两个半阀体结合面的密封。气动铸铁管夹阀广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。

二、气动铸铁管夹阀 阀门特点

1.无泄漏:控制介质空间和阀门通道完全隔离,不存在内外泄漏。
2. 含杂关闭:依靠橡胶管挠性变形实现启闭,即使流体介质中含固体颗粒或纤维杂质也不会阻塞,均可完全迅速地将其包裹关闭。
3. 适用面广:结构简单,仅三个部件,可替代体积大、结构复杂的气动、电动阀门,尤其适用有防爆要求的场合。
4. 高效长寿:独特的含增强帘布的橡胶管,耐疲劳设计,能经受高频率的启闭作业,耐磨、防腐,具有很长的使用寿命。
5. 安装简单:阀门安装无方向性,使用前管道无需清洗,安装不需密封垫,一旦将橡胶管套损坏,更换简单迅速。
6. 控制方便:根据需要可实现就地或远距离自动化操作控制。
7. 工作压力≤0.6Mpa,关闭压差:0.15-0.3Mpa.

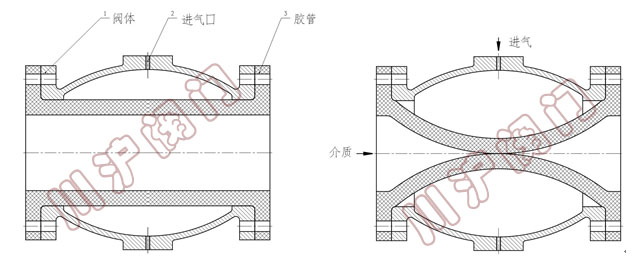

三、气动铸铁管夹阀 结构示意图

气动铸铁管夹阀 结构示意图
气动铸铁管夹阀 结构示意图

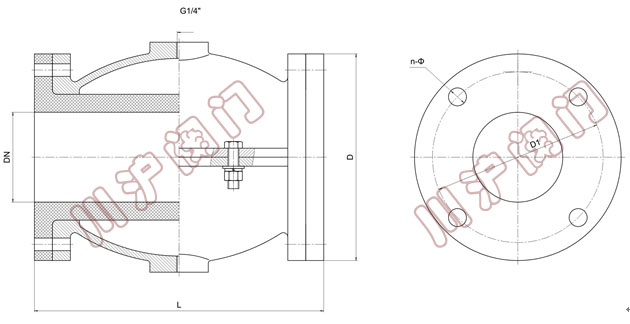

四、气动铸铁管夹阀 结构尺寸图

气动铸铁管夹阀 结构尺寸图
气动铸铁管夹阀 结构尺寸图

五、气动铸铁管夹阀 连接尺寸

DN L D D1 n-Φ 备注
DN50 195 165 125 4-Φ18
DN65 210 185 145 4-Φ18
DN80 220 200 160 4-Φ18
DN100 320 220 180 8-Φ18
DN125 440 250 210 8-Φ18
DN150 500 285 240 8-Φ22
DN200 540 340 295 8-Φ22
DN250 625 395 350 12-Φ22
DN300 730 445 400 12-Φ22

六、气动铸铁管夹阀 使用注意事项

1:压缩空气的杂质和水份影响胶套的使用寿命,应在气路中设置过滤器,除去杂质和水份。
2:在配管时充分清除管道和接头中的杂质、切屑粉末等。
3:维修保养胶套时,务必事先关闭供气阀门,并将启动回路中的压缩空气排尽后,方可进入维修作业。
4:避免气阀胶套发生冻结,应该在摄氏5℃以下使用时,应使用干燥器处理干燥空气。
