气动焊接调节阀|气动铸钢焊接调节阀

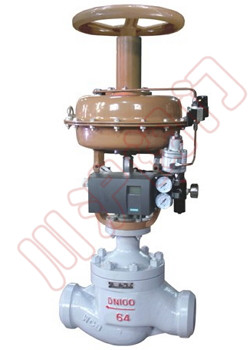

气动焊接调节阀
气动焊接调节阀

一、气动焊接调节阀 阀门概述

气动焊接调节阀,是由单作用气动薄膜执行机构和调节阀组成,调节阀连接方式为焊接。阀体材质可以选用锻钢(A105)、不锈钢、铬钼钢。气动焊接调节阀,一般适用于高压场合。根据阀门现场使用要求,气动焊接调节阀可以选配阀门定位器,如HEP阀门定位器YT阀门定位器,控制信号4-20mA,选配带反馈信号4-20mA。也可以根据客户需求,选配西门子定位器等国外智能型定位器。

二、气动焊接调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
笼式 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) ≤ 公称压力
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀体形式 直通铸造高压球型阀、角型锻造高压阀体
公称通径 DN20~300mm
公称压力 PN11.0、PN15.0、PN26.0、PN42.0MPa;ANSI 150、300、600、900LB;JIS 10、20、30、40K
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 锻钢(A105)、不锈钢、铬钼钢

三、气动焊接调节阀 气动执行机构产品图片

气动焊接调节阀 气动执行机构
气动焊接调节阀 气动执行机构

四、气动焊接调节阀 气动执行机构技术参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

五、气动焊接调节阀 结构图

气动焊接调节阀 结构图
气动焊接调节阀 结构图

六、气动焊接调节阀 连接尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L 直通式 由于该阀门为订做产品,所有外型结构尺寸需以工程师现场设计为准,如需详细产品技术资料及连接尺寸,请与我公司技术部或者销售部联系,公司技术人员会为您提供完整的图纸及技术资料。

七、气动焊接调节阀 订货须知

1.公称通径
2.公称压力
3.连接方式
4.执行机构
5.作用方式
6.工艺介质及状态
7.阀前压力、阀后压力
8.最大、正常、最小流量
9.使用温度
10.附件(电气阀门定位器、过滤减压器、电磁阀、保位阀、阀位开关、手轮)
